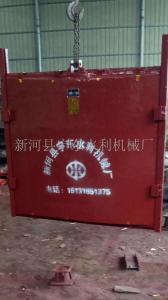

铸铁闸门是我国积极吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备。圆闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。

1、铸铁闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，具有防腐、防磨损的功能。
2、人性化的设计使安装、调试、使用、维护方便，使用寿命长。
3、通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
4、品种规格齐全，适应性广。
5、与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
1、闸门位置应处于垂直状态，不可斜置。
2、水流方向必须正面进入闸门，闸门不可承受反向压力。门体的拱形面为迎水面，凹形面为背水面，一定不能装反。
3、各系列闸门承受的水压不应超过而定标准。
4、安装启闭机与丝杆时应注意启闭机螺杆与闸门必须在同一垂直面内。
5、当闸门提升高度较高时应增设轴承架，安装轴承架时应注意闸门全部打开时，丝杆的接头处不经过轴承架。
6、特别注意：浇注闸板时必须整体浇注，决不可以分开浇注，不然达不到止水效果。并且固定螺栓必须等二次浇注完成后拆除。

1、闸门在启闭时应注意闸板的上、下极限位置，以免损坏闸门或启闭机。
2、闸门在启闭机过程中如有异常情况应立即停止使用并及时检查处理。
3、闸门在使用中应进行防锈处理，并定期在止水面上抹黄油，以保证启闭时闸板与闸框的止水结合面光滑。
4、闸门关闭时在距底面100mm处，将闸门暂停1分钟，利用门底激流冲底槽内的杂物后再将闸门关闭

零部件名称 材质 材质标准
闸板 灰铸铁、球铁、不锈钢 GB9439-88/GB1348-88或GB12226-89/GB12227-89 GB1220-84
门框 灰铸铁、球铁、不锈钢 GB9439-88/GB1348-88或GB12226-89/GB12227-89 GB1220-84
导轨 灰铸铁、球铁、不锈钢 GB9439-88/GB1348-88或GB12226-89/GB12227-89 GB1220-84
密封面 锡青铜、丁腈橡胶 GB1176-87或GB12225-89
楔块 锡青铜、丁腈橡胶 GB1176-87或GB12225-89
传动螺杆 不锈钢 GB1220-84
吊块螺母 铝铁青铜ZCuA110Fe3 GB1176-87
紧固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84


1、选用闸门时应注明H值（闸门中心至启闭机底部平台高度）；
2、启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。
3、平台设计负荷应考虑正反双向承受（关闭力参考开启力）。
4、轴导架是根据井深不同而设定的，设计时应与联轴器不干涉；
5、工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下移动称为暗杆闸门。
6、方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m;
7、暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需专用启闭机；
8、订货时应注明H，并注明单独闸门（与配套启闭机）的具体名称、型号、规格；
9、本厂可承制其它材料（不锈钢、碳钢、铝合金、塑料）或特殊形工闸门；
10、本厂供货不含任何预埋件，所以闸门布置参照上页；
11、本厂所提供样本如有修订不另行通知。

公司介绍：
   新河县宇东水利机械厂是专业研发、生产螺杆式启闭机、卷扬式启闭机、闸门、止水橡胶系列产品的水利部认证企业。公司位于河北省新河县开发区，主要从事水利产品的制造与研发。我厂具有精良的生产设备，雄厚的技术力量，完善的检测手段和健全的质量保证体系，本厂产品结构合理，性能可靠，品种齐全，经水利质量检验部门检测，各项技术指标均达到行业标准。公司多年来一直奉行“质量第一，诚信为本”的经营宗旨，并多次荣获IS9001（2000版）国际质量体系认证。尤其近几年来，随着公司的快速发展和人才战略计划的实施，公司进入到了全面进步的快速提升时期。公司产品不仅畅销国内28个省、市、自治区，而且远销非洲、东南亚等地。

主导产品：

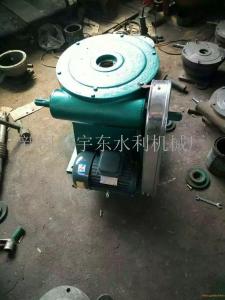

1、LQ螺杆式启闭机，规格：0.3T－60T，型号：手板、手摇、侧摇、电动、自动远程遥控、固定或移动等。
2、QPQ、QPK、QGP卷扬式启闭机，规格5T—300T，型号有固定或移动、带手摇和远程遥控或电控柜等产品。
3、PZ、PGZ、PZS、PZX闸门系列产品：规格从0.3米×0.3米—5米×5米平面滑动铸铁闸门，型号：QH型弧形闸门、PGZ高压平面拱形闸门、SPZ型双向止水平面铸铁滑动闸门、管道用密封箱式闸门、深水高压闸门。
4、铸铁拍门，玻璃钢拍门、可调节堰门，体闸一体，不锈钢闸门，手提式闸门等。
5、PZ钢制闸门规格可按用户需要任意定制。
6、平板格栅，清污机等等。
7、止水橡胶/止水带系列产品。规格：P、P1、I、I1、P2、651、652、653、654等。

    面向二十一世纪，我厂将不断开拓进取，发扬“求实、创新、团结、拼搏”的企业精神，发挥人才优势，促进科技进步，奉行。诚实守信、质量第一”的经营宗旨，竭诚为用户服务，我厂愿与国内外各界朋友建立诚挚友好的合作关系，为我国的水电事业做出更大的贡献。
