产品介绍：
1.SYZ镶铜铸铁闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水及污水的理想的设备。本阀门的制造加工符合建设部CJ/T3006-1992标准和美国AWWA标准。
2.广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中对公称压力为0.1Mpa以下的用在管道口和交汇窑井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截、疏通水流量或调节水位。
3.并可与手动、电动、液动、启闭机组全配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。

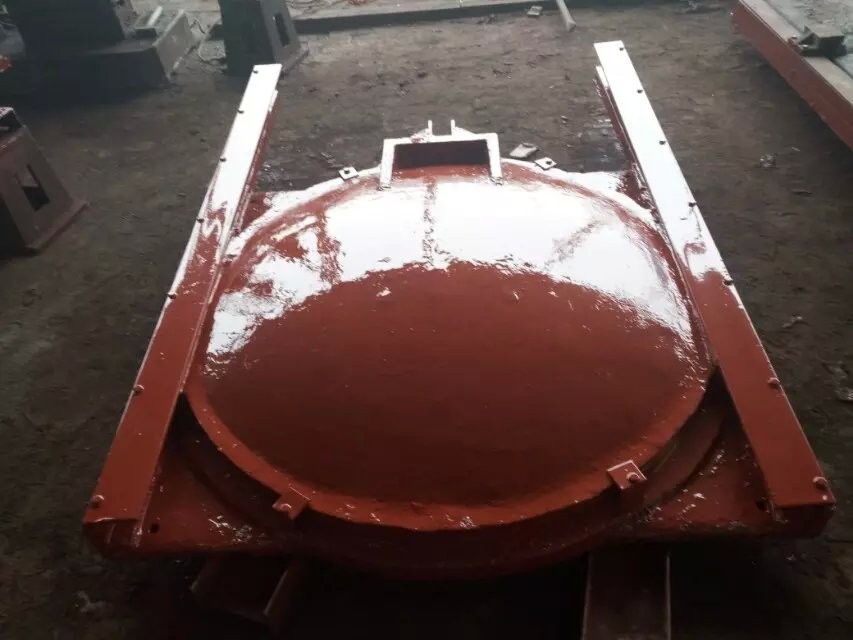

铸铁圆闸门8
产品相关参数：
产品型号：SYZ
产品名称：铸铁镶铜圆闸门
配套设备：手动启闭机及3米的丝杆
铸铁闸门
铸铁镶铜圆闸门的特点：
1.镶铜铸铁圆闸门广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
2.镶铜铸铁圆闸门结构合理，便于安装，操作简便灵活，便于管理。
3.防腐能力强，可在PH=6-8的流体酸碱中使用。
4.止水效果好；正常渗水量L≤0．07L／m．s。。

本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：
单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)； 双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两
用式（型号：QDA）及双吊点式（型号：QDS、QSS）
a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安装，土建预留孔比闸门口径大100mm。
b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口径相同。
c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密
封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。
d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。
e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。
f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合

铸铁镶铜圆闸门门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门、其导轨可与门框浇注成一体）
铸铁镶铜圆闸门的简单介绍
SYZ铸铁镶铜圆闸门门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门、其导轨可与门框浇注成一体）
铸铁镶铜圆闸门的详细信息
SYZ铸铁镶铜圆闸门
一、概述 其中门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门、其导轨可与门框浇注成一体）、导轨长度一般为闸门全开启高度的1/2～1/3、因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 2.通过楔块装置的楔紧达到密封、密封材料为铜合金或橡胶、并经精密加工后配研、故密封性好。 3.采用预埋钢板或预埋螺栓式安装、安装、调试、使用、维护方便、使用寿命长。 4.品种规格齐全、适应性广。 5.与启闭机配套使用、闸门为工作部分、启闭机为闸门开启与关闭的执行部分、启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转、驱动传动螺母或螺杆转动使闸轴作垂直升降运动、从而开启或关闭闸门、达到 水、关水或调节水位的目的。
二、型号与规格：
    1、圆形闸门：明杆式 ZMY DN300～DN1500mm 2.铸铁镶铜圆闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜、密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10
    e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）*工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min、不大于1.5m/min。 h）闸框距边壁距离≥300㎜、距池底距离≥150㎜～250㎜。 三、 圆闸门产品用途：
铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中、用来截止、疏通水流或起调节水位的作用。闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类、根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计、结构合理、受力均匀、采用优质灰口铸铁或球墨铸铁、不锈钢制造、止水密封面镶铜条或橡胶、并经精密加工后配研、达到平面接触密封、密封性能好、当密封止水性能下降时、可通过楔块置的调整加以解决。

铸铁镶铜闸门概念与分类：主要用于给排水、防汛、灌溉、水利、水电工程中用来截止、疏通水流或起调节水位的作用。铸铁镶铜闸门可分为方形mzf、圆形mzy、azy 和矩形mzj 三类
铸铁镶铜闸门设计原理：它采用独特的外弧形设计结构合理、受力均匀采用优质灰口铸铁或球墨铸铁、不锈钢制造止水密封面镶铜条或橡胶并经精密加工后配研达到平面接触密封密封性能好当密封止水性能下降时可通过楔块装置的调整加以解决。
铸铁镶铜闸门结构特点
1）.整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2）.铸铁镶铜闸门通过楔块装置的楔紧达到密封密封材料为铜合金或橡胶并经精密加工后配研故密封性好。
3）. 采用预埋钢板或预埋螺栓式安装安装、调试、使用、维护方便使用寿命长。
4）. 品种规格齐全适应性广。
铸铁镶铜闸门工作原理:
1、铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成其中门框和闸板均由优质灰铸铁或球墨铸铁制成导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接对中小口径的闸门其导轨可与门框浇注成一体导轨长度一般为闸门全开启高度的1/2、1/32、铸铁镶铜闸门通过楔块装置的楔紧达到密封密封材料为铜合金或橡胶并经精密加工后配研3、采用预埋钢板或预埋螺栓式安装4、铸铁镶铜闸门与启闭机配套使用闸门为工作部分启闭机为闸门开启与关闭的执行部分启闭机由人力、电机或气动、构带动传动装置的齿轮、蜗轮蜗杆等运转驱动传动螺母或螺杆转动使闸轴作垂升降运动从而开启或关闭闸门达到水、关水或调节水位的目的。
铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1）门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。 2）门体为整体铸造的方形或圆形平板，并在迎水面自带字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为********mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。 3）导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。 4）锲紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。为达到双向止水效果，在闸门上下增设楔紧装置。 5）密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面应保证门框和门体之间的密切配合。 6）丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。 7）所有铸铁部件的最小厚度>20mm。 8）门框、门体按*工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。 9）所有铸件都进行高温回火处理，关键部位采用树脂砂造型。
安装铸铁镶铜闸门前的准备:
1、检查洞口是否符合土建尺寸要求,洞口平面应尽量平直。   2、检查预留孔或预埋螺栓位置是否正确。   3、闸门在运输过程中的变形及损伤,要进行全面的检查和修整,注意同规格闸门的门体、门框不允许互换。且未安装前必须水平放置, 防止铸件变形影响止水效    果,同时丝杆以及联接杆不可受力弯曲。
铸铁镶铜闸门安装及调试
1﹑设备到现场后应对照送货单单独检验闸门是否完整，有无损坏。 2﹑检查闸门安装位置及土建尺寸是否与图纸相符。 3﹑安装时必须分四部分安装 4﹑首先门框的安装：安装前，先与预埋钢板焊接固定，此时门框两侧须平行且应与底框及上部框架垂直，门框安装好后进行二次浇注，二次浇注一定要封实，不能有渗水现象，待混凝土养护后方可使用。门框安装时应保证导轨面在铅垂线上，其倾斜度不大于1//1000。保证其平面度及对角线误差不超过标准规定。4.1 门框安装好后，同时清除门框中杂物，以免影响门叶的安装。特别是密封面上不得有其它杂物。 4.2 门体安装应注意对角线误差。 4.3 然后安装启闭机机座，安装时注意平面度。 4.4 安装时应检测闸板与闸门框之间的密封圈间隙，闸门*正向工作水头时，密封泄露小于1.25l/min 5﹑启闭机的安装方法：启闭机固定其位置时，先将启闭机的螺杆孔中心与闸门轴心调整到一直线上，然后将丝杆插入闸门吊耳，再用穿销连接，使两者位于同一铅垂线上，再将启闭机上的链接钢板与机座用螺栓或焊接来固定。 6﹑启闭机的丝杆与闸门连接后，检查各部位是否全部安装到位，方可适用启闭机，在一般情况下，启动如不灵活，可微调连接板的位置，感觉轻松灵活后方可固定。7﹑驱动装置手电两用，灵敏可靠，手动时，在操作手轮时首先调节手柄板到手动位置，然后旋转手轮或直接作输出轴转动，从而实现闸门启闭动作，此时电路切断，不可进行电动操作；在电机驱动时，手轮不可旋转，所有结合面的密封处没有渗漏,并观察其手动装置及自动复位功能是否到位。 8﹑指示式开度计和双向过力矩开关*可靠，开度指示仪的表盘刻度为百分比。其动作数值在实际使用中进行调整，闸门的启闭度控制也应在调试时根据实际使用情况进行调整. 9﹑手轮上标明开闭方向，手轮顺时旋转为关闭闸门，人工操作力不大于150n。 10﹑电动启闭装置的电机*转矩应大于额定转矩的3倍，驱动电机的连续转动时间不得低于15分钟。 11﹑闸门结构形式便于维修检查，能满足室外安装使用要求。 12﹑电动闸门就地控制设备能将闸门的位置信号传送到plc。 13﹑闸门启闭速度应不大于0.5m/min。14﹑闸门的全开﹑全闭位置信号﹑过载报警信号送至控制系统。闸门的控制有手动和自动两种模式，由闸门控制箱面板上的模式转换开关来选择，模式转换开关的状态反馈给控制系统。 （1） 手动模式：选择开关设在机体上，操作人员可在现场手动﹑电动开关闸门。 （2） 自动模式：现场电控柜配置有向中心控制式传输状态信号的接口和接受中控制室遥控的信号接口。
铸铁镶铜闸门防腐 除符合国家有关标准和规定外，还应符合以下要求： （1） 除锈达到sa2.5级标准。 （2） 涂富锌底漆、云母氧化铁中间漆，c04-42醇酸面漆，漆膜厚度≥250μm. （3） 包装前对机加工面接gb4879标准要求做好防腐处理。 （4） 运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。
铸铁镶铜闸门技术标准 ：1、本设备材料符合gb标准规定。 2、所有量度、尺寸、重量均用国际单位（si）表示。 3、我公司已通过iso9001质量体系认证。
