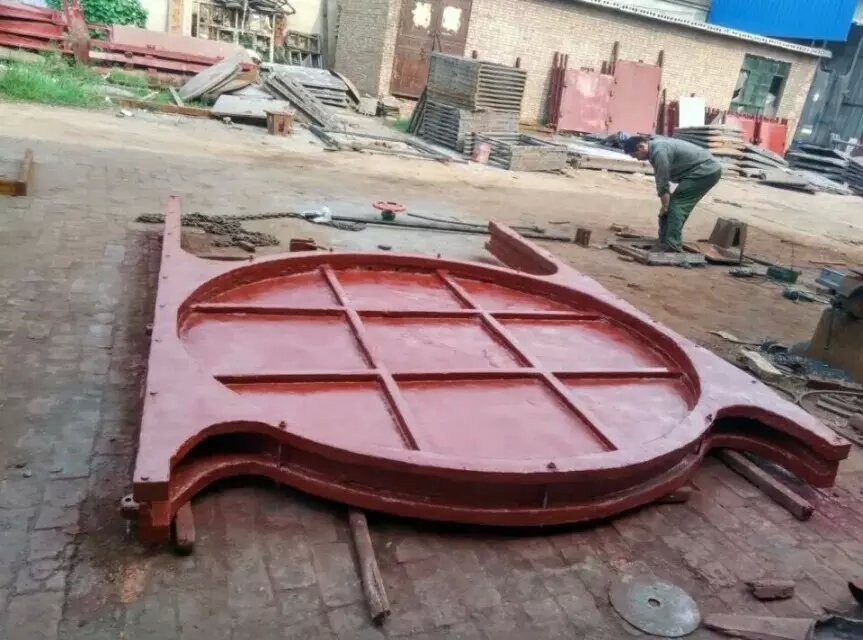

铸铁镶铜圆闸门

产品型号：ZMFY,SFZ

产品规格：DN200-DN3000

结构形式：明杆式、双向承压式

安装形式：墙靠式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

方形铸铁镶铜闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。

方形铸铁镶铜闸门广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。主要安装于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。

方形铸铁镶铜闸门特点

1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。

3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

4.品种规格齐全，适应性广。

5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。

ZMFY型法兰镶铜铸铁圆闸门主要外形及基础尺寸表 单位（mm）

DN规格/尺寸/代号 I g n d1 D1 D Ε F C1 C Φ

400 680 586 16 22 495 540 150 180 750-2000 550 80

500 810 696 20 22 600 645 150 180 960-2000 600 100

600 1060 800 20 26 705 755 150 200 1050-2500 620 100

700 1140 940 24 26 810 860 150 220 1200-2500 700 100

800 1270 1025 24 30 920 975 150 220 1350-2500 750 120

900 1380 1160 24 30 1000 1075 150 220 1510-2500 800 120

1000 1700 1300 28 30 1120 1175 180 220 1650-2500 900 150

1200 2050 1500 32 30 1320 1375 180 250 1950-3000 1000 150

1400 2650 1650 36 30 1520 1575 180 250 2300-3000 1100 150

1500 2835 1750 36 30 1630 1690 200 250 2410-3000 1150 180

1600 3010 1850 40 30 1730 1785 210 280 2900 1200 180

1800 3350 2050 44 30 1930 1985 210 280 3050 1300 180

2000 3820 2270 48 30 2130 2185 210 280 3100 1400 180

2200 4220 2520 52 34 2340 2400 210 280 3500 1600 200

2400 4740 2720 56 34 2540 2600 210 280 4000 1800 200

2500 4940 2820 58 34 2640 2700 210 280 4200 1900 200

2600 5140 2920 60 34 2740 2800 210 300 4200 2000 200

2800 5540 3120 64 41 2960 3030 210 300 4400 2100 200

3000 5940 3220 68 41 3160 3230 210 300 4400 2200 200

新河县宇东水利机械厂是专业生产水利机械的厂家，法兰式镶铜铸铁圆闸门订货须知：

一、①法兰式镶铜铸铁圆闸门产品名称与型号②法兰式镶铜铸铁圆闸门口径③法兰式镶铜铸铁圆闸门是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的法兰式镶铜铸铁圆闸门型号，请按法兰式镶铜铸铁圆闸门型号直接向我公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们京蝶集团的专家为您审核把关。
