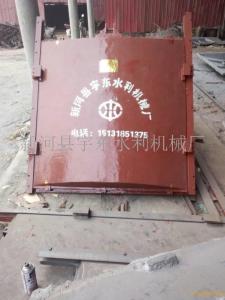

铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设、给水排水、农田灌溉、等过程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。

铸铁闸门的应用是在水里进行，淡水或海水，淡水相对于闸门的腐蚀还略显轻一些，但当闸门遇上海水或有一定腐蚀性的液体，铸铁闸门就必须进行喷锌防腐处理，以保证使用年限。有条件的厂家会选择自己购买设备对闸门进行防腐处理，锌防腐一般分为镀锌或喷锌两种，在腐蚀性较强的地域，小编强烈建议进行镀锌处理，但是镀锌费用成本较高，厂家在初步报价或制作时默认为喷锌处理，有需要的客户在购买时可以备注一下。

    做喷锌防腐之前，闸门是刚出铸造厂，属于毛坯件，需要进行喷砂除砂处理，喷砂材料应选用质坚有棱角的石英砂、金刚砂、硅质河砂和海砂。砂子必须净化，使用前应经筛选，不得含有油污。干法喷砂用砂必须干燥，含水量 应不大于百分之一，本工程为石英砂。 （4）喷砂作业应符合下表的规定： 序 号 磨料种 类 砂子粒径标准 筛号（mm） 全部通过 7 号 筛，不通过 45 筛号，20 号筛 余量不得小于 40％ 喷射距离 喷嘴入口处最小 喷嘴最小 喷射角度 空气压力 （Mpa） 直径（mm）

注： 喷嘴出口端的直径磨损超过内径的二分之一时，

（1） 喷嘴不得继续使用。

（2）*喷射角度为 45°~ 60°，*喷距为 120-200mm。

（3）焊缝转角，氧化皮完整的部位作重点喷射。

（4）喷砂材料的堆放场地及施工现场应平整、坚实、防止砂子受潮、雨淋 或砂内混入杂质。

（5）干法喷砂后的表面不得受潮，当金属表面温度低于露点以下 3℃时， 干法喷砂操作应停止。

（6）喷砂操作注意事项： a.根据被清理表面的锈蚀程度及清理要求，在 0.4-0.8Mpa 之间调整压缩空 气的工作压力。 b.需暂时中止喷砂时，应关闭喷砂管阀门，或折叠喷砂管阻砂。*禁止采 用停空气压缩机的方法，以免喷砂机内及砂管内的压力把磨料倒吸入缓冲罐、分离器甚至风源，并造成磨料在砂管内堵塞。 c.喷砂处理后应将被清理表面的细屑粉尘清理干净， 并应尽快进行聚氨酯泡 沫保温层的施工。 d.喷砂结束时，应将喷砂机的放空阀打开，使压力降到 0，再将缓冲罐、分离器的放空阀打开，*切断空压机的电源，喷砂的全过程结束。

完成除砂、喷锌过程后，还需要进行底漆和面漆，这里用的底漆和面漆一般选用环氧漆，环氧漆是双组分涂料，成分包括树枝和固化剂。环氧漆主要用于地坪涂装汽车底漆和金属防腐等。环氧漆同样有了很多优点比如：耐磨，乃冲击，耐热，耐水，无毒。

铸铁闸门结构概述：

（一）门体

    门体一般采用面板与加强肋的结构，面板可做成平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组装式。门体上一般采用整体式金属止水，兼做支承滑块。金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水面一起精加工。一些尺寸较大的也可采用“P”型橡皮止水。

（二）门框

    门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋设部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工。导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到的位置是，导轨的顶端应高于门体的水平中心线。

（三）特点

    整体闸门一般设置有可调节楔紧装置，楔紧副（如楔块与楔块、楔块与偏心销等）分别设在门体和门框上。调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求。

铸铁闸门通常配置手动或电动螺杆式启闭机。用于操作闸门的启闭。

铸铁闸门特点概述：

铸铁闸门有以下特点：

    （1）布置简单，结构紧凑，节省空间；运行维护简单，减少运行费用。但铸铁闸门的造价比钢闸门略高一些。

    （2）耐腐蚀性强。门体和门框的材料采用铸铁，止水面镶铜合金或不锈钢等耐腐蚀材料，防腐能力强，特别适用于污水或海水环境中。有特殊要求的地方还可采用镍铬合金铸铁等耐腐蚀性更强的材料。

    （3）铸铁闸门的止水副采用整体加工，止水效果好，金属止水使用寿命长。

    （4）铸铁闸门在国内已经有系列化的成熟产品，国内有许多专业厂家生产，尤其是环保行业的企业，设计选型时可参照有关资料确定相关数据。

（5）受材料和铸造工艺的限制，铸铁闸门的规格及使用水头一般比较小，一般不超过DN2.5米（圆形）或3*3m（方形），如果门型超过3米，则可采用组装式结构，门体尺寸为6*6米。

供货范围：我厂整机供货1套铸铁闸门，整机包括：门框、门体、密封面、吊耳、楔块、楔座、轴导架、传动丝杆、手电两用启闭机、紧固件、电控箱。

闸门配套启闭机技术指导概述：

    启闭机主要由电动头、机座、护罩等部件组成。手电两用启闭机采用普通开关型多转式阀门专用电动装置，配以启闭螺母、承重轴承、支座、护罩而成。电动装置为全封闭结构，适用于户外工作，采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置，行程限位装置由一组计数齿轮和硬触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬触点限位开关工作，自动停止闸门开、关动作，当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。电动装置上另设指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反映出闸门所处开度位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的湿气，确保内部干燥，保证各电器元件的工作可靠性。启闭螺母内部加工成梯形螺纹，精度等级为7H，表面粗糙度小于6.3微米，与闸门启闭杆组成一对螺旋付。启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪间留有间隙，使闸门开闭时的瞬间产生捶击作用，达到捶击启动的目的，增大闸门启闭时的予起力。铸铁支座呈封闭式柱状结构，用以承受启闭闸门时的重力或支反力，内装承重轴承，外型精美。护罩由薄壁不锈钢管制成，其长度一般比闸门行程大200mm，一端密封，另一端用螺栓固定在启闭机上部电动装置上，可以有效保护丝杆螺纹免受损坏。

铸铁闸门安装与调试概述：

1、先将所有一次埋件中的锚栓及埋板安装到一次留孔内，要保证锚栓与埋板的垂直度，尺寸达到图纸要求后，浇注一次混凝土。

2、二次埋件安装前，预将一次预留槽内的杂物清理干净，一、二次混凝土结合面凿毛，利于一、二次混凝土的结合。

3、将闸门与预埋门框整体组装，检测两止水面间的间隙<0.30mm，调整各部位尺寸及间隙达图纸要求后，将门框及闸门整体吊入装到一次预留板上，同时用垫片调整误差达到以下要求：全长范围内的垂直度误差<5mm，经检验确认后，一次锚栓与二次锚栓搭接焊接，*浇注二次混凝土。

4、启闭机安装，启闭机就位后，确保启闭机螺杆之吊点中心与闸门吊点中心重合，并检查中心吊点平衡情况，调整螺杆支架之中心与启闭机螺杆之中心偏差<0.5mm，调整好后，浇注启闭机支架二次混涨土。

5、试验：安装结束后，应检查各部份零件紧固情况，螺栓、螺母、减速机要加润滑油，在各部分正常情况下，手摇启闭二次，而后差电试运转。

闸门安装注意事项概述:

    1、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。

    2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

    3、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。

    4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

    5、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。

    6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。

铸铁闸门维护与保养概述：

    1、经常检查各连接螺栓、销轴、齿轮等零部件的松紧情况。

2、当螺杆与螺母间隙磨损增大时，要更换配件。

3、当电动时应作闸门启到需要部位和下降到*部位时的标记，以防损坏启闭机。

4、要定期不定期给启闭机、减速机及螺杆、螺母注入润滑油。

闸门在未来发展的方向概述：

　　在很多水利系统、市政污水和自来水厂等地方，常常会使用到闸门。铸铁闸门对各种河水、江水和工业污水等都能起到一个很好的控制作用。而且闸门本身结构比较严密。工作也可靠，不用人力的操作就能能够开启关闭，这也是目前它被广泛使用的主要原因。那么在未来，闸门又将朝着怎样的方向发展呢?让我们一起来分析一下。

　　随着我国科技的发展，在材料的研究方面也取得了重大的突破，如今很多地方已经应用到了玻璃钢和高密度聚乙烯材料制作的闸门，因此我们可以预测到，在未来，复合材料制作的闸门将是闸门发展的一个主要的方向。采用符合材料制作的拍门不仅具有新科技材料具有的诸多优点，同时应用在水利方面由于它强度高、密度小等优势，也有很大的帮助，这是传统的闸门材料所不具备的。

另外，新材质的闸门在重量、开启速度和价格方面也会有很大的突破，未来的闸门，重量将会越来越轻，开启速度将会越来越快，闸门价格也会更加的便宜，这样才能更好的满足人们的需求，进而扩大闸门的市场，使得更多的领域都用到闸门。目前很多科学家已经在朝着这个方向研究并取得了阶段性的成果。
