附壁式铸铁闸门

一、 产品用途：

    附壁式铸铁闸门用途：广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备之一。也适用于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。

二、附壁式铸铁闸门结构特点和工作原理：

     附壁式铸铁闸门主要由闸座、闸板、铜板密封性能好、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形。

     1.附壁式铸铁闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

     2.附壁式铸铁闸门通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。

     3.附壁式铸铁闸门采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

     4.附壁式铸铁闸门品种规格齐全，适应性广。

     5.附壁式铸铁闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。

三、附壁式铸铁闸门主要技术性能参数：

附壁式铸铁闸门详细资料：

     1.型号与规格：

     圆形闸门：明杆式 ZMY DN300～DN1500mm

     2.附壁式铸铁闸门主要性能指标：

     a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。

     b）密封面每米长度渗水量：正向≤0.7L/min ·m   反向≤1.25L/min ·m

     c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。

     d）工作环境：温度-20℃～120℃   湿度：95%    工作介质：水与污水PH值：5～10

     e）安装位置：正常状态下正向迎水、处于铅垂状态。

     f）*工作水头：单向受压：正向：10m   反向：5m   双向受压：均为10m

     g）启闭速度：不小于0.2m/min，不大于1.5m/min。

     h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

四、附壁式铸铁闸门主要零部件材质及执行标准：

五、附壁式铸铁闸门外形寸              单位：mm

附壁式铸铁闸门的驱动方式：

手轮式、手摇式、手电两用启闭机

附壁式铸铁闸门适用介质：

污水、海水、清水

附壁式铸铁闸门订货须知：
    1、①附壁式铸铁闸门产品名称与型号②附壁式铸铁闸门口径③附壁式铸铁闸门是否带附件以便我们的为您正确选型。
    2、若已经由设计单位附壁式铸铁闸门型号，请按附壁式铸铁闸门型号直接向我厂销售部订购。
    3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专业技术人员为您审核把关。

附壁式铸铁闸门技术指标 :

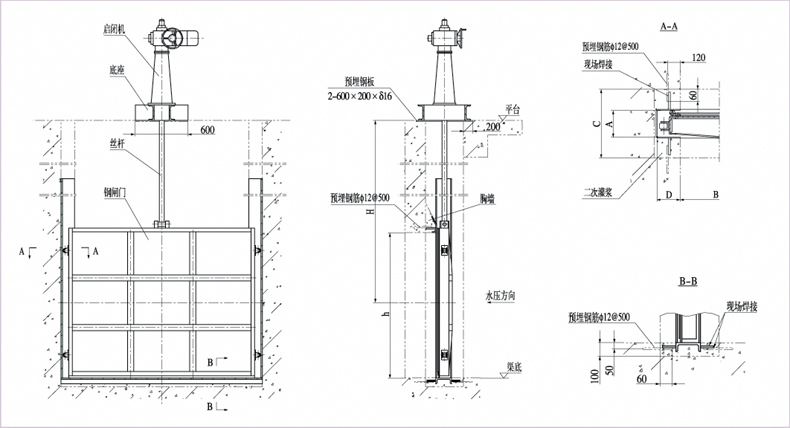

附壁式铸铁闸门外形及预埋件和预留孔尺寸表
