拍门，浮箱式拍门，平板式拍门，套筒式拍门，不锈钢拍门，钢制拍门，铸铁拍门，悬挂式拍门，玻璃钢拍门新河县宇东水利机械厂
，是国内*的拍门生产厂家。本公司拥有十几年拍门门生产经验，大胆革新，研发宇东拍门.可提供DN200-DN2000拍门，有复合材料拍门，玻璃钢拍门，圆形，方形拍门，浮箱拍门，平板拍门等等，可来样或来图定做各样拍门，欢迎新老客户积极采购。

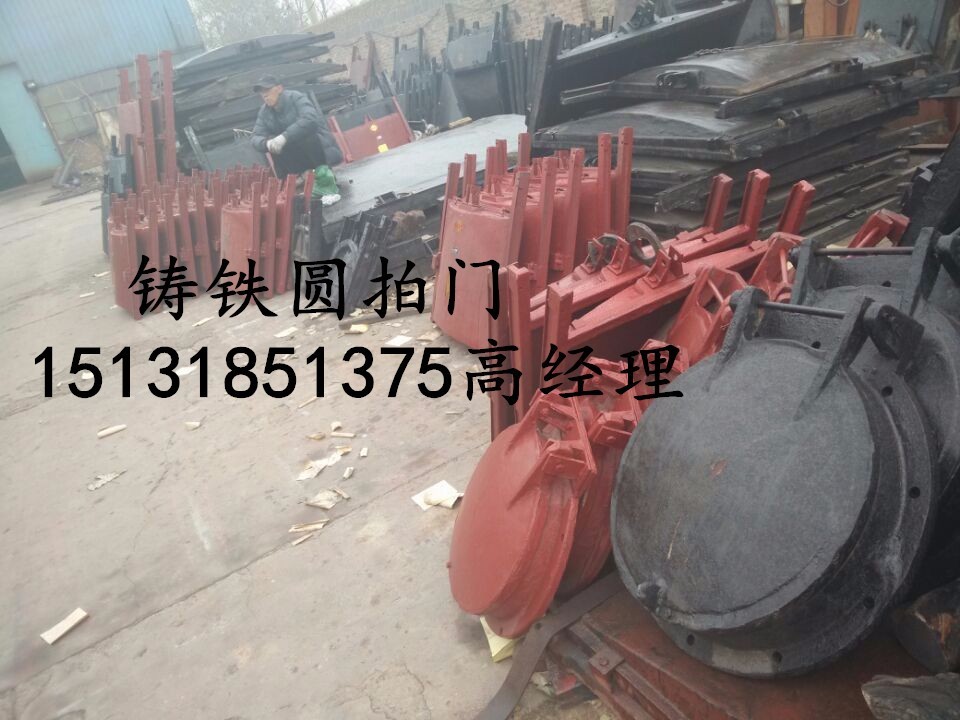

产品型号：PM ，FPM 产品规格：DN100-DN2000 产品用途：作为排水管出口处的单向阀用，具有自动关闭功能，防止江河潮水倒流。结构特点：本厂生产的（PM-Y型）及（PM-F型）两种，均采用双铰链式，具有结构简单、密封性好等特点。*工作水压为6m水头。铸铁拍门：安装于排水管道的尾端，具有防止外水倒灌功能的逆止阀。拍门主要由阀座、阀板、密土封圈、铰链四部分构成。性状分为圆形和方形。拍门的材质传统上为各种金属制品，现在已经发展为多种复合材料当前随着新材料科技的发展，有了复合材料拍门，如玻璃钢、高密度聚乙烯等。复合材料拍门将是将来拍门的发展方向，复合材料拍门本身利用了新材料科技的可塑造特点，强度高，密度小，正是传统拍门材料的弊端。新材质的拍门重量轻，开启迅速，水头损失小，其价格也具有优势，而且一般无回收价值而使性能好。 该拍门(止回阀)，多用于给水排水和污水处理工程的各种管道和水渠道。用以溢流或止回介质。也可用作各种竖井盖。 2.主要性能参数 型号规格 PM-6 DN1000 公称压力 0.6Mpa 壳休试验压力 0.9Mpa 密封试验压力 0.66Mpa 适用温度(℃) ≤80 适用介质水、污水、海水、河水 拍门盖开角＞60° 3.主要零部件材料 零件名称  阀体   阀盖          铰链     密封圈 材料     HT200     HT200        不锈钢     橡胶 4、安装要求4、安装要求1)中小型拍门的基础可用于混凝土浇注。大型拍门在风浪大的环境下使用，必须用钢筋混凝土浇注。2) 拍门垂直安装在预里好的地脚螺栓的混凝土框上，框面应用水泥沙找平，抹光，框面必须垂直。3) 拍门基础与箱盖做成整体，框架应用足够的强度。地脚螺栓伸出基础平面的长度应根据拍门法兰厚度来确定，其值一般取2倍法兰厚度。4)在拍门四周应留400mm的安装空间，拍门出口下方地面应做成斜坡，用于泥沙杂物排流。5)长期处于水中或在腐蚀介质中使用的拍门，其地脚螺栓应采用不锈钢件或防腐处理的碳钢件。6)如果拍门安装在水流较急的河道或海边，拍门三面应砌筑防浪(防撞)墙，为了船只航行安全及减少洪水阻力，建议拍门基础做成嵌入式，嵌入深度应大于3倍DN。
模型实验
专利名称排水管防倒灌拍门的制作方法
技术领域本实用新型涉及一种排水管防倒灌拍门，属于排水工程领域，特别涉及排水管道排入河道防止河水倒灌的排水管件。
背景技术城市雨水排放一般都是有组织排水，道路及街区的 雨水通过排水管道排入河道。河道的防洪标准较高，排水管道标准低于河流，中小雨量的降雨时，即使排水管道水位较高，而河道的水位也相对较低，雨水可通过管道排入河道。在地势平坦的地区，排水管道出水口与河道的高差较小，大暴雨时河道水位上涨，河水倒灌至排水管道就有造成内涝的危险。因此，许多地势平坦地区排水管道排入河道的位置都设有拍门。拍门是一种单向阀，可以自动启闭防止河水倒灌。现有技术的拍门的闸板采用铰轴安装闸体上，与闸体呈一定的倾角，依靠闸板的重力将管口封闭，管内有水流出时，管内水压将闸板顶开，雨水排入河道。河道水位上涨，超过排水管道的出口时，河道的水压力大于管内水压力，加上闸板的重力，闸板将管口封闭，达到防止河水倒灌的目的。但现有技术的拍门存在一定的缺陷，闸板是靠重力封闭的，水头损失较大，要有一定的水位才能顶开闸板，不利于水流顺畅排出。当管内水流较小时，水压不能顶开闸板，只有水聚集水位达到一定高度时，才能顶开闸板，排水管道容易造成淤积。
