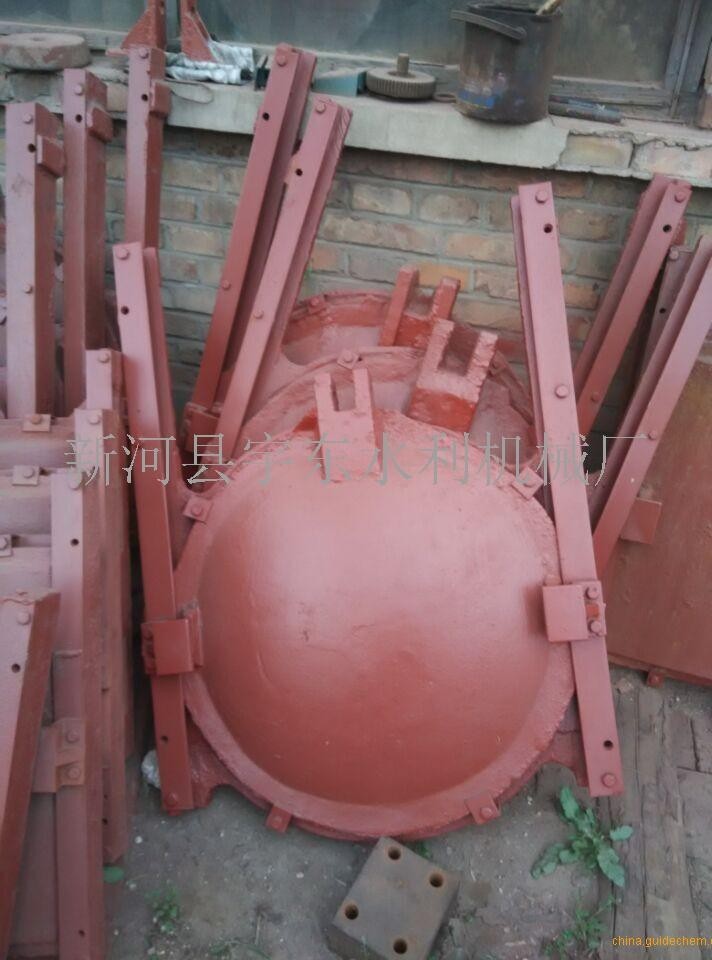

宇东供应定制直径2.4米铸铁镶铜圆闸门
  • 品牌:宇东
  • 发布日期: 2018-05-21
  • 更新日期: 2023-11-20
产品详请
品牌 宇东
型号 SYZ
加工定制

  铸铁镶铜圆闸门的优点优势: 1.结构简单。铸铁镶铜圆闸门由导轨、密封条、闸板、门框组成。结构简单,操作方便。 2、密封性好。使用寿命较长,密封性能是闸门一个重要特点,铸铁镶铜圆闸门就是一种密封性良好,满足建设需要的闸门。 3、人性化的设计为技术人员提供便利性和简单性,更重要的事此款闸门的使用寿命比较长,表面有金属制成,具有防磨、防腐蚀的功能。

安装铸铁方闸门必须注意的事项铸铁方闸门就是关闭和开启泄水通道的控制设备,水利工程重要的组成部分,铸铁方闸门安装前,首先检查竖框与横框之间、闸板与闸板之间的连接螺丝,是否在运输装卸中引起松动,它们的接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置,上紧各连接螺栓。铸铁闸门安装时应整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将铸铁方闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。铸铁方闸门套进门槽后浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除,以防止灰浆凝固后影响闸门启闭。铸铁方闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,注意在间隙调整后,闭紧压铁拆除,以便铸铁闸门启闭顺畅。

高压铸铁闸门 .在涂漆前必须清除毛刺、氧化皮、锈斑、锈迹、粘砂、结疤和油污等脏物。将浇口、冒口、多肉和锐边等铲平,保持表面平整光洁。

铸铁闸门 1、 安装前,要首先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝,是否在运输装卸中引起松动,它们的接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置。上紧各连接螺栓。 2、 安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。 3、 浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除,以防止灰浆凝固后影响闸门启闭。 4、 清除加固物。闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下框上安装了4-6个紧闭装置压铁,注意在间隙调整后,闭紧压铁拆除,以便闸门启闭。

新河县宇东水利机械厂, 为了确保铸铁镶铜圆闸门品质的*和稳定,宇东水利机械厂严格按照国际质量管理体系认证进行生产,并以完善的品质管理模式管理,我司的铸铁镶铜圆闸门在市场上的占有率正稳步提高。我们生产的产品具有作为水利设备设施的用途,在安徽安庆宿松县;海南海口龙华区;广东清远;河南郑州金水区受到一致好评! 您的满意是我们的追求,今天的诚信就是明天的市场!新河县宇东水利机械厂在污水处理设备行业为一群大中小型企业解决了购买铸铁镶铜圆闸门的困难,是一家值得您信赖的个体经营。

  闸板、闸框在厚度上留出2mm的腐裕度。闸门应涂环氧沥青漆厚50微米。 7、 导轨按*工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5,在闸门开启到*位置时,其导轨的顶端高于闸板的水平中心线。 8、 密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过

水库闸门图片/用途性能及结构
1、 闸门型式采用靠壁式,经定位固定后进行密封,启闭机型式为手摇式,传动机构为封闭
式(包括露出的丝杆配有不锈钢罩壳)
2、 闸门的设计、制造、检验、和验收等都符合CJ/T3006-92《供水排水用铸铁闸门》标准。
手盘式启闭机按JB/T9019.1~9019.2《螺杆式启闭机》标准。
3、 闸门能通过泵站设计规模的能力,上下启闭自如无泄漏,整体刚性足够不变形。启闭机
具有足够的动力能能启闭闸门的上下运动,但操作启闭力不大于7.5 kg。
4、 闸门结构形式为明杆式铸铁镶铜闸门、闸门的主要铸件(闸板、闸框和导轨)进行时效处理,铸铁没有裂缝,疏松、气孔、 缩松、浇注不足等缺陷。
5、 闸板、闸框按*工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5, 挠度不大于构件长度的1/1500 。 6、 闸板、闸框在厚度上留出2mm的腐裕度。闸门应涂环氧沥青漆厚50微米。
7、 导轨按*工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5,在闸门开启到*位置时,其导轨的顶端高于闸板的水平中心线。
8、 密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过
程中,不能变形和松动,螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。
9、 密封座工作表面没有划痕、裂缝和气孔等缺陷,密封痤的板厚不小于6mm。
10、 在闸板上端设有吊耳,与闸板连接,吊耳的受力点靠近闸板中心线,在*水头启闭时,
其拉伸压缩和剪切强度的安全系数不小于5。
11、 闸门的泄漏量应不大于1.25L/min.m(密封长度)。
12、 闸杆的传动螺纹为梯形螺纹,闸杆按*工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。
13、 闸框密封座与闸板密封座间隙小于0.1mm。
14、 闸板与闸框导向槽的间隙小于 1.6mm。
15、 手轮上标明开闭方向,手轮顺时针为关闭闸门,人工操作力不大于150N。
16、 不锈钢丝杆在上下运动至极限位置时其极限位置具有限位装置保证其不脱落和弯曲,丝
杆直径不少于60 mm。
17、 启闭机启闭时具指示牌表明启闭方向。
18、 导向架间距不大于1.5 m,铜密封厚度为10 mm。
