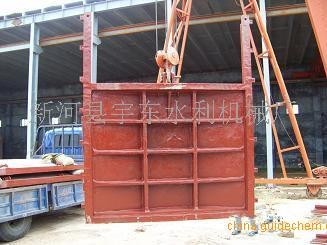

铸铁排水闸门
物品单位 品牌
宇东
  • 发布日期: 2018-07-17
  • 更新日期: 2019-12-22
产品详请
品牌 宇东
型号 PGZ
加工定制

铸铁闸门的铸铁支座是封闭式柱状结构的,主要是用来承受启闭闸门时的重力或支反力,在内装承重轴承,外型比较的精美。铸铁闸门的护罩由薄壁不锈钢管制成的,其长度一般比闸门行程大了200mm,让一端密封住,另一端用螺栓固定在卷扬启闭机上部电动装置上,可以有效保护丝杆螺纹免受损坏。

  注意事项:

  如果操作人员工作马虎,不按闸门启闭程序先检查后操作或原操作人员因事请假,代班人员在不熟悉启闭程序和方法时,盲目操作。如将启闭方向反向,当闸门处在关闭状态时开闸,电动启闭时按错按钮或人工启闭时摇反方向,把闭闸的方向误操作为开闸;有的是在闭闸时操作人员思想不集中、闸到下限位置未能即时停机,有的是螺杆的限位螺母、限位标志移位,不起限位作用。

  电动启闭机还会遇到供电部门在维修电器设备或供电线路时电源相序变动,致使启闭机上的电动机改变了原运转方向导致启闭机启闭方向的改变,此时如闸门处在关闭状态时开闸,必将发生顶闸事故。

 平面闸门的安装要求

  1、 整体到货的闸门在进行安装工作之前,应对各个部件进行复查工作。

  2、 分部分设备结构到货的的闸门组成整体后,这些设备的每个尺寸,都要按有关规定进行复查,只要符合了下列要求就行:

  (1) 节间如采用螺栓连接,则螺栓应均匀拧紧,节间橡皮的压缩量应符合图纸规定。

  (2) 节间如采用焊接,则焊接前应编制焊接工艺规程,焊接时应监视变形。

  3、 止水橡皮的螺孔应按门叶或止水压板上的螺孔位置来确定,然后进行冲孔或钻孔,孔径应比螺栓直径小1㎜左右就算不错了,*不要烫孔。当螺栓均匀拧紧后,其端头应低于止水橡皮自由表面8㎜以上才算合格。

  4、 止水橡皮表面应光滑平直,不得盘折存放。其厚度允许偏差为±1㎜,其余外形尺寸的允许偏差为设计尺寸的2%。

  5、 止水橡皮接头采用生胶热压等方法胶合就是一个帮不错的选择,胶合接头处不得有错位、凹凸不平和疏松现象。

  6、 止水橡皮安装后,两侧止水中心距离和顶止水中心至底止水底缘距离的偏差均不应超过±3㎜,止水不平度不应超过2㎜。闸门处于工作部位后,止水橡皮的压缩量应符合图纸规定。其允许偏差为-1+2㎜。启闭机

  7、 单吊点的平面闸门应作静平衡试验,试验方法为:将闸门吊离地面100㎜,通过滚轮或滑道的中心测量上、下游与左、右方向的倾斜度不应超过门高的1/1000,且不大于8㎜。

闸门在未来发展的方向

  在很多水利系统、市政污水和自来水厂等地方,常常会使用到闸门。铸铁闸门对各种河水、江水和工业污水等都能起到一个很好的控制作用。而且闸门本身结构比较严密。工作也可靠,不用人力的操作就能能够开启关闭,这也是目前它被广泛使用的主要原因。那么在未来,闸门又将朝着怎样的方向发展呢?让我们一起来分析一下。

  随着我国科技的发展,在材料的研究方面也取得了重大的突破,如今很多地方已经应用到了玻璃钢和高密度聚乙烯材料制作的闸门,因此我们可以预测到,在未来,复合材料制作的闸门将是闸门发展的一个主要的方向。采用符合材料制作的拍门不仅具有新科技材料具有的诸多优点,同时应用在水利方面由于它强度高、密度小等优势,也有很大的帮助,这是传统的闸门材料所不具备的。

  另外,新材质的闸门在重量、开启速度和价格方面也会有很大的突破,未来的闸门,重量将会越来越轻,开启速度将会越来越快,闸门价格也会更加的便宜,这样才能更好的满足人们的需求,进而扩大闸门的市场,使得更多的领域都用到闸门。目前很多科学家已经在朝着这个方向研究并取得了阶段性的成果。

钢制闸门与铸铁闸门的不同之处

  钢制闸门也是闸门的一种,它同普通的闸门一样,钢制闸门也是有启闭机和门叶以及埋件组成。主要是控制水流量的水利设备。那么钢制闸门有什么独特的优势呢?钢制闸门一个独特的优势就在于其与多种启闭机*配合、水阀的设置和专用的启闭设置。这三个方面成为钢制闸门受欢迎的因素。

  钢制闸门结构中*的特色是钢制面板的使用和门叶承重结构的构造,二者很好的结合起来,使钢制闸门能够承受很大的压力和压强。关于钢制闸门的梁格的作用和横向连接的作用介绍,有兴趣的朋友可以参考一些专业的闸门生产厂家网站进行查询。

  同铸铁闸门相比,钢制闸门的使用寿命更加长久。二者在水利建设中各有千秋,共同成为人类工业建设和工业生产中的好帮手。

  在不同的条件下,我们应该正确的选择好闸门,对待铸铁闸门和钢制闸门的时候,要注意掌握科学的操作方法和维护技巧,保障设备使用寿命的长久、服务期限的延长和操作过程的顺手

   据相关介绍,铸铁闸门通常配置手动或电动螺杆式启闭机,铸铁闸门用于操作闸门的启闭。铸铁闸门一般设置有可调节的楔紧装置,楔紧副分别设在门体和门框上。铸铁闸门调节楔紧装置,可使得闸门关闭时门体紧贴门框,达到止水要求。

小编了解到,关于铸铁闸门的铸铁检验标准有以下几种:

1. 尺寸检验:检验铸件尺寸是否对应零件图纸要求,加工面尺寸精度能否满足装配使用;

2. 外观检验:铸件表面不允许有未清理彻底的砂子和杂物等;

3. 铸件缺陷:铸铁闸门表面不允许有缩松、缩孔、气孔、裂纹、皮缝、缺肉等缺陷或现象;

4. 性能报告:力学性能(包括抗拉强度、屈服强度、延伸率、硬度、压力指标或者进行必要的低温性能检验)

5. 化学检验:提供化学成分报告,观察其化学成分是否按照目标成分设计;

6. 金相报告:铸铁闸门的球化率、球化等级等。

闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保铸铁闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴合, 从而达到有效止水的目的。

一、什么是铸铁镶铜圆闸门

铸铁镶铜圆闸门是我国积极吸收国内外先进结构和工艺,而进行改进的一种给排水及污水处理的理想设备。圆闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。

广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方,用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用,实现现场操作或远距离集中控制,还可与微机联动控制。

二、铸铁镶铜圆闸门结构特点:

铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门,铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,操作简单,安装方便,使用寿命长,规格齐全,适用性广等特点,可根据客户需要选配手动启闭机或手电两用启闭机。

一、什么是铸铁镶铜方闸门

铸铁镶铜方闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,根据建设部通用标准和美国AWWA标准设计生产。

它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。

二、铸铁镶铜方闸门结构特点:

1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/21/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

3.采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

4.品种规格齐全,适应性广

 铸铁镶铜闸门的用途是不同于其他的闸门的,因为它的材质比较特殊,一直以来铸铁闸门的存在就证明它是个好东西,虽然它也有不少的缺点,但最主要的是看其分类的,不同的性质的铸铁闸门在应用上是真不同的!

  在铸铁闸门中,又有单闸板,双闸板和弹性闸板之分。单闸板楔式闸阀,结构简单,使用可靠,但对密封面角度的精度要求较高,加工和维修较困难,温度变化时楔住的可能性很大。双闸板楔式闸阀在水和蒸气介质管路中使用较多。钢闸门的优点是:对密封面角度的精度要求较低,温度变化不易引起楔住的现象,密封面磨损时,可以加垫片补偿。但这种结构零件较多,在粘性介质中易粘结,影响密封。更主要是上、下挡板长期使用易产生锈蚀,闸板容易脱落。弹性闸板楔式闸阀,它具有单闸板楔式闸阀结构简单,使用可靠的优点,又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差,改善工艺性,现已被大量采用。

    不过总结性的来说,铸铁镶铜闸门的适用介质包括水、蒸气等非腐蚀性介质。铸铁闸门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。铸铁闸门主要还是适用于火力电站各种系统的管路上,切断或接通管路介质。

    理性和现实总是有那么些差距,所以也总是在寻找弥补缺点,所以铸铁镶铜闸门出现了不同的分类,来各自调配,相互协作!

5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

    在城市给水排水行业中,铸铁镶铜闸门的作用是实现水流量和液面水位的控制,具有极高的节能意义。

    我国早期时候,铸铁镶铜闸门是依据国外先进的结构和工艺,进行改进的一种给排水和污水处理的设备。其制造加工的要求需符合建设部CJ/T300-1992标准和美国AWWA标准。有数据显示,我国的铸铁镶铜闸门行业的规模均保持在8%以上的增速增长,2011-2012年增长率甚至超过了28%。这打破了我国早期该领域由依靠国外长期垄断的现象。截止2012年度,我国的铸铁镶铜闸门生产者有近400家,占全行业的40%,可见该领域的发展前景很让人欣慰

(1)闸门框:铸铁镶铜闸门门框应采用HT200或更好的材料制造,并应有足够的断面,门框应是整体浇铸。门框应按规定的*设计水头设计:抗拉、抗压、抗剪强度的安全系数至少为5。(2)门体:门体应采用HT200或更好的材料制造,门板上应铸有足够数量的水平与垂直增筋以适应工作要求。闸门门体应按规定的*水头设计:抗拉、抗压、抗剪强度的安全系数至少为5。在门板上装有铝铁青铜制成的耐磨嵌条,以提供门体沿导轨开启或关闭时的活动面及作密封之用。(3)门导轨:门导轨用与门框同样的材料制造,拧紧在门框上或门框整体浇铸,所有的支承面及接触面需经机械加工。导轨的长度应是当门体处于全开启位置时,至少能支承门板垂直高度的一半,同时应采取必要的措施以防止导轨上螺丝的横向移动。螺栓的尺寸应尽可能承担来水压力和楔形块作用志产生的全部推力,安全系数为5。导轨上装有铝铁青铜制成的耐磨嵌条作为门体开启与关闭的滑动面。(4)楔形装置:铸铁镶铜闸门的楔形装置有楔座、楔块组成,楔座应牢固地连接在门框两侧的适当位置上,当门体全闭时,应与门体上的楔面完全接触。  楔座采用灰铸铁或更好的材料加工,楔块应采用锡青铜制作,并应经精加工,以保证二斜面*面积的接触。楔紧装置应不锈铜紧固件及定位螺丝牢固地与门框导轨和门体连接,并应有足够的可调性,经最终调整后予以固定,楔紧装置的可调部分应设在门框上。配对楔块的倾斜度应按下列要求选择,只需要在杆上施加最小的作用力就可在闸门支撑面上产生*的压紧力、从而达到*的湛不密性。(5)支承密封面:门体和门框的支承面应用轧制或挤压的铝铁青铜条制成,并应牢固地安装在经加工的门框和门体的槽中,以保证在门框与门体的使用期间保持原位而不发生变形、松动现象。门体和门框上经加工的凹槽在安装支承条之前应凃一层防水粘结剂,以保证水密性,支承面应精加工。(6)推力螺母:每座阀门的推力螺母要求足够的设计余量,以承受在*运行水头下开启或关闭闸门时所产生的推力,最小安全系数为5。推力螺母应用磷青铜制造。 (7)螺杆及门连接杆:螺杆及门连接杆的尺寸应满足于有正常操作力而产生应力时,螺杆及联接杆无纵向弯曲或*变形,螺杆及连接杆的设计力应不小于在电机停车条件下电动车启闭装置输出推力的1.25倍。螺杆及连接杆应采用实心的不锈钢材料制作。螺杆应选择合适的螺距以提供闸门启闭所需的操作力和转速,其螺纹应是梯形螺纹。(8)铸铁镶铜闸门杆导架:设置杆导架以保持杆的直线度,允许有足够的间隙便于操作,杆导架应灰铸铁制造,并带有磷青铜衬套,安装在铸铁支架上。导架与支座间应可作适当的距离调整,以达到与杆同心度要求,设计的导架经调整后应予以固定在井壁上并使其垂直线不变。
