- 品牌:宇东
- 发布日期: 2018-07-21
- 更新日期: 2023-09-26
品牌 | 宇东 |
型号 | PGZ |
加工定制 | 是 |
PGZ单向挡水铸铁闸门
1、设计生产依据:
PGZ系列平面拱形铸铁闸门(代表4大系列),设计生产依据"中华人民共和国水利部《水利水电工程钢闸门制造安装及验收规范》DL/T5018—2004"标准技术文件执行。
2、使用范围:
PGZ系列平面拱形铸铁闸门,是用来关闭和开启水利工程过水孔口的活动结构。广泛用于水利、水电、市政建设、给水、排水、水产养殖等工程。
3、技术特性:
PGZ系列平面拱形铸铁闸门。门叶、门框由灰铸铁(HT200)熔化铸造,刨床精密加工而咸。该闸门具有外形美观、结构简单、安装方便、操作安全、启闭灵活、耐腐蚀性能强、磨擦力小、止水性能好、渗水量小(正向0.72L/m.min、反向1.25L/m.min),能承受较大的水压力、使用寿命长、维修费用低等优点。
4、用户选购型号规格说明:
PGZ系列平面拱形铸铁闸门,规格500x500—2500x2500,采用铸造结构整体式,推荐选用单吊启闭机,规格3000x3000—6000x6000,采用铸造结构组装式,推荐选用双吊启闭机。
(1)型号规格说明
若用户水利工程,过水口宽度为2米,过水口高度为2米,设计水头为2米,急需平面铸铁弧形闸门,选用型号规格标识为:
单向挡水铸铁闸门
用户选购时,必须在合同上注明:
a:闸门材质、形式, b: 过水口宽度及高度c : 设计水头[露顶式、还是潜没式(门叶面板需要加厚、材质需要加强), d:单 吊点、还是双吊点[双吊点中心距,由用户闸门宽度决定数据), e:止水方式[单向止水、还是双向止水,闸前止水(三边,渠道、排河安装)、还是闸后止水(四边,涵洞安装)及止水面材质要求(铜板、不锈钢、橡胶)], f:其它特殊要求可双方协商解决。
PGZ系列平面拱形铸铁闸门-外形及基础布置尺寸
型号规格(mm) 外形尺寸(mm) 基础布置(mm)
A A1 A2 A3 A4 B B1 B2 C1 C2 C3 C4 φ φ1 B3 A5 C
PGZ-500×500 500 560 620 850 60 500 590 620 120 15 30 140 20 4×13 1000 1100 300
PGZ-1000×1000 1000 1070 1140 1500 70 1105 1140 1140 140 18 30 160 25 4×13 1500 1800 300
PGZ-1500×1500 1500 1570 1640 2100 70 1500 1640 1640 160 20 35 180 30 6×15 2000 2400 300
PGZ-2000×2000 2000 2080 2160 2650 80 2000 2160 2160 180 23 40 200 35 6×15 2500 3000 400
PGZ-2500×2500 2500 2590 2680 3280 90 2500 2635 2680 200 25 45 215 40 6×17 3000 3500 400
PGZ-3000×3000 3000 3100 3200 3900 100 3000 3150 3200 210 30 50 225 2×35 6×17 3500 4200 450
PGZ-3500×3500 3500 3610 3720 4560 110 3500 3665 3720 220 35 60 235 2×40 8×22 4000 4800 450
PGZ-4000×4000 4000 4120 4240 5200 120 4000 4180 4240 265 40 70 250 2×40 8×22 4500 5500 450
PGZ-4500×4500 4500 4630 4760 5800 130 4500 4695 4760 250 45 80 265 2×45 10×24 5000 6100 500
PGZ-5000×5000 5000 5140 5280 6400 140 5000 5210 5280 265 50 90 280 2×45 10×24 5600 6700 500
PGZ-5500×5500 5500 5650 5800 7000 150 5500 5725 5800 280 55 100 300 2×50 12×26 6100 7300 600
PGZ-6000×6000 6000 6160 6320 7600 160 6000 6240 6320 300 60 110 320 2×50 12×26 6700 7900 600
(一) 铸铁闸门安装与调试
1. 安装前,要首先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝,是否在运输装卸中引起松动,它们的接茬处是否错牙,要调整成一个平面,然后上紧螺栓。
2. 安装时,将闸门整体竖入闸槽,在两边立框的下面垫上调整垫块(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,支好盒子进行一期浇注,注意混凝土不能埋上闸框,使闸框底平面贴在水泥墙上,当混凝土凝固后,再对闸框进行调整,拧紧地脚螺栓,对启闭机闸门进行调整时,在启闭机闸门背面的闸板和闸框的封水处,用塞尺对四周进行间隙测量,如有大于0.3mm的地方,在该处闸框与混凝土墙间强塞铁片,消除间隙,然后调整至四周间隙都在0.3mm以下,再进行二期浇注,混凝土将闸框埋入二分之一处为宜。
3. 浇注混凝土时,流进闸板、闸框、斜铁、档板间的灰浆应彻底清除,以防止灰浆凝固后影响启闭机闸门启闭。
4. 清除加固物。启闭机闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下横框上安装了4-6个勾板压铁,立框的档板上增加了顶丝,注意在间隙调整后,将勾板压铁和顶丝拆除,以便启闭机闸门的闸门启闭。
(二) 启闭机闸门的使用保养
1. 闸门在启闭时应注意闸板的上、下极限位置,不能超限,以免损坏闸门或启闭机。
2.闸门在启闭过程中如有异常情况应立即停止使用,及时检查修理。
3. 闸门在关闭时距闸底10公分处,暂停1min,让激流冲净底门槽内杂物,然后再将闸门关闭。
说明:1、PGZ系列平面拱形铸铁闸门只限于安装在露顶式水利工程上使用和闸后止水:2.规格500~3000时为铸造结构整体式,推荐选用单吊启闭机:规格3000~6000时为铸造结构组装式,推荐选用双吊启闭机;3.根据用户特殊要求,可把止水面安装上铜止水;4.表格数据若有修订,恕不另行通知。

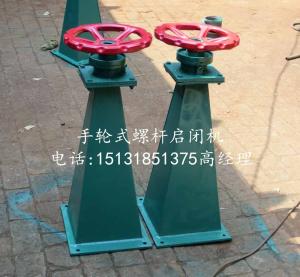

铸铁闸门的铸铁支座是封闭式柱状结构的,主要是用来承受启闭闸门时的重力或支反力,在内装承重轴承,外型比较的精美。铸铁闸门的护罩由薄壁不锈钢管制成的,其长度一般比闸门行程大了200mm,让一端密封住,另一端用螺栓固定在卷扬启闭机上部电动装置上,可以有效保护丝杆螺纹免受损坏。
注意事项:
如果操作人员工作马虎,不按闸门启闭程序先检查后操作或原操作人员因事请假,代班人员在不熟悉启闭程序和方法时,盲目操作。如将启闭方向反向,当闸门处在关闭状态时开闸,电动启闭时按错按钮或人工启闭时摇反方向,把闭闸的方向误操作为开闸;有的是在闭闸时操作人员思想不集中、闸到下限位置未能即时停机,有的是螺杆的限位螺母、限位标志移位,不起限位作用。
电动启闭机还会遇到供电部门在维修电器设备或供电线路时电源相序变动,致使启闭机上的电动机改变了原运转方向导致启闭机启闭方向的改变,此时如闸门处在关闭状态时开闸,必将发生顶闸事故。
平面闸门的安装要求
1、 整体到货的闸门在进行安装工作之前,应对各个部件进行复查工作。
2、 分部分设备结构到货的的闸门组成整体后,这些设备的每个尺寸,都要按有关规定进行复查,只要符合了下列要求就行:
(1) 节间如采用螺栓连接,则螺栓应均匀拧紧,节间橡皮的压缩量应符合图纸规定。
(2) 节间如采用焊接,则焊接前应编制焊接工艺规程,焊接时应监视变形。
3、 止水橡皮的螺孔应按门叶或止水压板上的螺孔位置来确定,然后进行冲孔或钻孔,孔径应比螺栓直径小1㎜左右就算不错了,*不要烫孔。当螺栓均匀拧紧后,其端头应低于止水橡皮自由表面8㎜以上才算合格。
4、 止水橡皮表面应光滑平直,不得盘折存放。其厚度允许偏差为±1㎜,其余外形尺寸的允许偏差为设计尺寸的2%。
5、 止水橡皮接头采用生胶热压等方法胶合就是一个帮不错的选择,胶合接头处不得有错位、凹凸不平和疏松现象。
6、 止水橡皮安装后,两侧止水中心距离和顶止水中心至底止水底缘距离的偏差均不应超过±3㎜,止水不平度不应超过2㎜。闸门处于工作部位后,止水橡皮的压缩量应符合图纸规定。其允许偏差为-1+2㎜。启闭机
7、 单吊点的平面闸门应作静平衡试验,试验方法为:将闸门吊离地面100㎜,通过滚轮或滑道的中心测量上、下游与左、右方向的倾斜度不应超过门高的1/1000,且不大于8㎜。
闸门在未来发展的方向
在很多水利系统、市政污水和自来水厂等地方,常常会使用到闸门。铸铁闸门对各种河水、江水和工业污水等都能起到一个很好的控制作用。而且闸门本身结构比较严密。工作也可靠,不用人力的操作就能能够开启关闭,这也是目前它被广泛使用的主要原因。那么在未来,闸门又将朝着怎样的方向发展呢?让我们一起来分析一下。
随着我国科技的发展,在材料的研究方面也取得了重大的突破,如今很多地方已经应用到了玻璃钢和高密度聚乙烯材料制作的闸门,因此我们可以预测到,在未来,复合材料制作的闸门将是闸门发展的一个主要的方向。采用符合材料制作的拍门不仅具有新科技材料具有的诸多优点,同时应用在水利方面由于它强度高、密度小等优势,也有很大的帮助,这是传统的闸门材料所不具备的。
另外,新材质的闸门在重量、开启速度和价格方面也会有很大的突破,未来的闸门,重量将会越来越轻,开启速度将会越来越快,闸门价格也会更加的便宜,这样才能更好的满足人们的需求,进而扩大闸门的市场,使得更多的领域都用到闸门。目前很多科学家已经在朝着这个方向研究并取得了阶段性的成果。
钢制闸门与铸铁闸门的不同之处
钢制闸门也是闸门的一种,它同普通的闸门一样,钢制闸门也是有启闭机和门叶以及埋件组成。主要是控制水流量的水利设备。那么钢制闸门有什么独特的优势呢?钢制闸门一个独特的优势就在于其与多种启闭机*配合、水阀的设置和专用的启闭设置。这三个方面成为钢制闸门受欢迎的因素。
钢制闸门结构中*的特色是钢制面板的使用和门叶承重结构的构造,二者很好的结合起来,使钢制闸门能够承受很大的压力和压强。关于钢制闸门的梁格的作用和横向连接的作用介绍,有兴趣的朋友可以参考一些专业的闸门生产厂家网站进行查询。
同铸铁闸门相比,钢制闸门的使用寿命更加长久。二者在水利建设中各有千秋,共同成为人类工业建设和工业生产中的好帮手。
在不同的条件下,我们应该正确的选择好闸门,对待铸铁闸门和钢制闸门的时候,要注意掌握科学的操作方法和维护技巧,保障设备使用寿命的长久、服务期限的延长和操作过程的顺手
