宇东2m 2m铸铁闸门QL-80启闭机报价
物品单位 品牌
宇东
  • 发布日期: 2018-07-25
  • 更新日期: 2019-12-22
产品详请
品牌 宇东
型号 PGZ
加工定制

主要产品有:PZHM型铸铁闸门 PGZ型铸铁闸门,PZ平板平面铸铁闸门,MZF铸铁方形闸门,MZY铸铁圆形闸门,AYZ铸铁暗杆圆闸门,AFZ铸铁暗杆方形闸门,SYZ铸铁镶铜圆形闸门,SFZ铸铁镶铜方形闸门,TYZ铸铁调节堰门,CM铸铁防潮门,双面止水铸铁闸门,CBZ插板闸门,ZSZ制水钢制闸门,DLZ叠梁闸门,PGZ平面定轮闸门,SLZ水利闸门,弧形闸门,液压翻板自控闸门,平面滑动钢闸门,水利机械及配件等。公司保始终紧跟水利技术的发展潮流,拥有大量先进的专利技术。

QL系列手电两用螺杆式启闭机,由机座、机壳、机盖、涡轮、蜗杆、螺母、螺杆、轴承盖、大小皮带轮、三角带、轴承、电气控制箱、电动机、标准件等零部件组成
QLD-50KN手电两用启闭机厂家的详细信息
手电两用启机设计依据
QL系列手电两用螺杆式启闭机的设计依据《QL螺杆式启闭机系列参数》SD297-88、《QL螺杆式启闭机技术条件》SD298-88和《水利水电工程启闭机设计规范》SL41-93标准文件执行
手电两用启闭机制造安装及验收依据
QL系列手电两用螺杆式启闭机的制造安装及验收依据《水利水电工程启闭机制造安装及验收规范》DL/T5019-2004标准文件执行
手电两用启闭机防腐蚀依据
QL系列手电两用螺杆式启闭机的防腐蚀依据《水工金属结构防腐蚀规范》SL105-95标准文件执行
手电两用启闭机使用范围
QL 系列手电两用螺杆式启闭机,手摇式分为:0.5吨、1吨、2吨、;手电两用式分为:3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、 40吨、50吨、60吨,根据用户水利工程设计要求,还可生产双吊点启闭机,该系列产品是一种水利工程专用机械,广泛用于水利工程闸门的启闭,是农田灌 溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流(水闸、堤坝、渠道、涵洞、管道)等进水、退水闸的配套机械,山区、平原、有无电地区 均可使用
五、结构
QL系列手电两用螺杆式启闭机,由机座、机壳、机盖、涡轮、蜗杆、螺母、螺杆、轴承盖、大小皮带轮、三角带、轴承、电气控制箱、电动机、标准件等零部件组成
六、工作原理
QL系列手电两用螺杆式启闭机,由电动机的输出动力,使蜗杆转动,带动涡轮旋转,因为蜗轮和螺母采用键连接,所以,当蜗轮旋转一圈时带动螺母旋转一圈,使螺杆作上、ia垂直运动,带动闸门启闭
七、技术特性
QL系列手电两用螺杆式启闭机,从设计、制造安装及验收、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部水工金属结构质量检测中心的鉴定,达到水利工程技术要求,产品性能和制造精度达到国内同行业先进水平
QL系列手电两用螺杆式启闭机,具有外形美观,结构紧凑、安装方便、操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点
1、 启闭机为手、电两用,可根据用户需要,配备电动装置,并配备手摇把两个,共安装调试和无电时手摇启闭时使用。启门力50吨、60吨的螺杆式启闭机只供电动使用,供货时,随机供应手摇把两套只供安装,空载调整时手摇使用,负载时不推荐使用手摇
2、 螺杆可根据用户水利工程要求长度、直径、升降速度生产,双吊点中心距按用户水利工程要求设计而定
八、敬告用户
QL系列手电两用螺杆式启闭机为机电产品,注意用电安全,连好接地保护线。作业区域附近应闲人免进,专人操作,确保安全用电,电路中必须装有漏电保护器(不随机提供,用户自备),以防漏电,引发伤亡事故发生
1、 应根据使用条件及环境要求合理的选用启闭机
2、 开箱后,按发货装箱通知单,应检查启闭机零部件、电器元件、及随机配件的规格尺寸、数量是否齐全、是否完好无损,选购启闭机型号规格、铭牌上工作技术参数是否适应发电设备需要
3、 严禁露天存放启闭机,有存放条件的用户必须把启闭机存放在仓库内。无存放条件的用户,徐露天存放时,必须设置防雨淋、防晒措施
4、 非专业维修人员请勿自行拆装
螺 杆式启闭机装置前,必定要查看各零件是不是杰出,光滑油是不是上足,螺栓有无松动,与其有关技能数据是不是相符。装置时,必定要坚持根底安置平面水平 180°。启闭机底座与根底安置平面的触摸面积要达到90%以上;螺杆轴线要笔直于闸台上横梁的水平面;要与闸板吊耳孔契合笔直,防止螺杆歪斜,形成部分 受力而损坏机件。
螺杆式启闭机装置后,必定要作试工作,一作无载荷实验,即让螺杆作两个行程,听其有无反常动静,查看装置是不是契合技能需求。二 作载荷实验,在额外载荷下,作两个行程,观察螺杆与闸门的工作状况,有无反常现象。承认无误后,方可正式工作。在载荷工作一段时间后,要进行*养护,把 机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆,要轻洗洁净,涂上光滑油,密封严实,持续使用。
闸门启闭机
螺杆式启闭机使用养护如下:
1、操作人员有必要把握启闭机的构造、性能与操作方法,并有必定的机械常识,以保证机器的正常工作。
2、操作前,对启闭机进行全面查看,各部位光滑状况是不是杰出,螺栓有无松动。电动启闭时查看电源线路是不是接通,开关是不是杰出。
3、电动工作时,操作人员不得离开现场,发现问题当即停机。
4、闸门启闭机修理时,有必要铲除载荷。
5、在使用时,需随时由注油孔写入光滑油,要经常坚持满足的光滑油,螺杆要定时铲除油垢,涂护新油,以防锈蚀。
QL型螺杆式启闭机(手电两用式),手摇式螺杆启闭机按规格可分为:30KN、50KN、80KN、100KN、120KN、150KN、200KN、250KN、300KN、400KN、500KN、600KN。
说明:1吨=10KN。千牛(KN)为力学单位。工程设计中常用单位,不能与质量直接换算,根据1kN=100kg X g,所以1吨的质量产生的荷载效应为10kN。
适用范围
该机是一种水利工程专用机械,广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。
螺杆式启闭机的安装
螺杆式启闭机的安装步骤:
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180º;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板

一、 使用范围

铸铁闸门,是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游水位,泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流(水闸、堤坝、涵洞、管道)、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。

二、结构

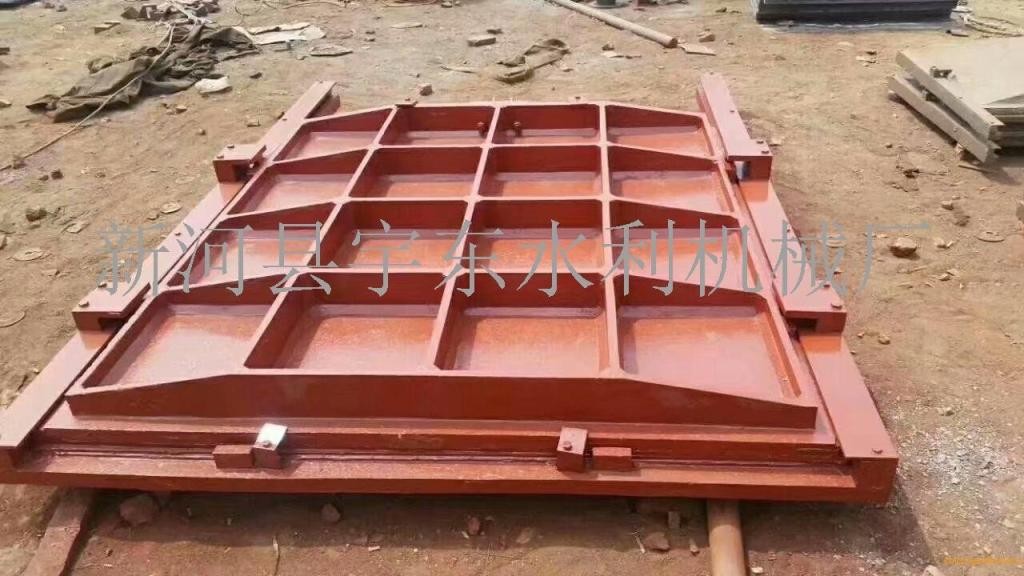

铸铁闸门是由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、密封圈及可调式楔形压块等部件组成。闸门久用磨损后,其密封面可通过楔形压块的调整来保证正常工作。产品结构合理坚固、耐磨耐蚀性强、性能可靠;安装、调整、使用、维护方便等特点。

三、 工作原理

铸铁闸门,在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口。在水柱的压力下,强迫闸门向下游位移,紧靠在闸框止水面上,保证止水效果良好,达到调节流量和控制水位的目的。

四、 技术特性

铸铁闸门,从设计、制作安装及验收、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售和售后服务全部执行部颁标准。经水利部水工金属结构质量检测中心的鉴定,达到水利工程技术要求,产品性能和制造精度达到国内同行业先进水平。

铸铁闸门具有外型美观、结构简单、操作安全、启闭灵活运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀性能强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、保证河道安全运行、使用寿命长、维修费用低等优点

五、 安装调整

铸铁闸门,安装前一定要检查闸门的*外型尺寸和预留二期浇筑水泥结构基础布置孔口,是否相符,基础布置孔口四周尺寸必须大于闸门*外型四周尺寸20厘米为宜。

1、 闸门安装前,首先确定水流方向,然后必须校正闸门底横框上平面的正确高度位置,闸门底横框上平面必须高于河底(或渠底)平面0.5米为宜,以防水流的冲激,把石头、泥沙、杂木等漂浮物冲进闸门底横框槽内,造成闸门不能下降到相应位置,影响止水效果。

2、 闸门安装前,首先检查各部位的连接螺栓是否在运输和装卸中造成松动,若有松动,应用板手拧紧。

3、 再检查,两边立闸框和上、下横闸框连接处的四周止水平面是否错位,若有错位,应用扳手松动连接处螺栓,将四周止水面调整在同一水平面内,再拧紧。

4、闸门在组装时,为了使闸板和闸框止水摩擦面贴合的更紧,安装后减小间隙,闸门在上下横框上安装了压板卡铁,两边立闸框的斜铁上增加了顶丝,注意在间隙调整好后,将卡铁和顶丝拆除后,才不会影响闸门启闭。5、闸门安装时,应整体就位安装,禁止闸板、闸框分开安装,以防闸框弯曲变形,影响止水效果和启闭。

6、闸门吊装进预留二期浇筑水泥结构基础布置孔口后,一定要保证两边立闸框用长水平尺紧靠在铅垂线上,上下横闸框用长水平尺靠紧在水平线上,闸门整体吊装就位后,调

整好前后、左右、上下的正确位置,然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面处的间隙,同时对间隙大于0.2mm处,用高强度螺栓进行调整,要确保各止水面的*间隙在0.2mm以下。再将闸门背水面两边立闸框用型钢或木杆支撑紧,以防水泥浇筑时挤压,造成两边立闸框弯曲变形,影响闸板在闸框滑道内上、下滑动。确认无误后*可进行二期浇筑水泥。

7、闸门二期浇筑水泥后,要及时把流进闸板、闸框、紧闭压板间隙中的水泥浆清除完毕,防止水泥浆凝固后,影响闸门启闭。

六、使用保养

铸铁闸门,在开启和关闭过水孔口时应注意闸板的上、下极限位置,以免损坏闸门或启闭机。闸门在启闭过程中,如有异常情况,应立即停止使用,并及时检查处理,排除故障后,才能继续使用。

闸门关闭时,在离闸底坎10厘米处,应将闸门暂停2分钟,利用闸门底坎激流冲净底门槽内的砂石、杂物,然后再将闸门关闭。

为了延长闸门的使用寿命,闸门使用一段时间后,要利用枯水季节,进行防腐蚀处理,表面涂抹防腐材料每半年一次,磨合面涂油每季一次。我厂对产品质量实行“三包”,产品自出厂之日起一年内,由于生产质量问题造成产品不合格时,予以“包修、包换、包退”。
