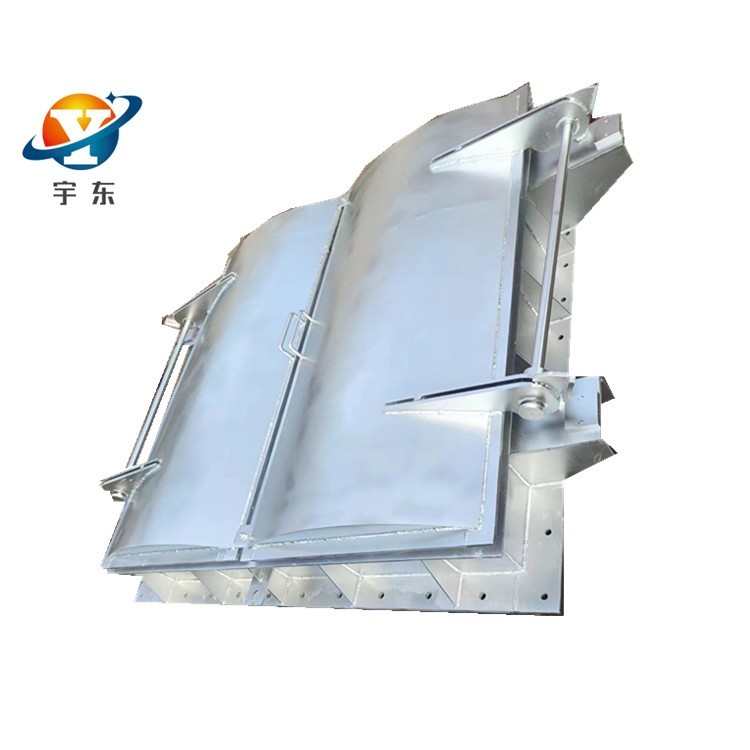

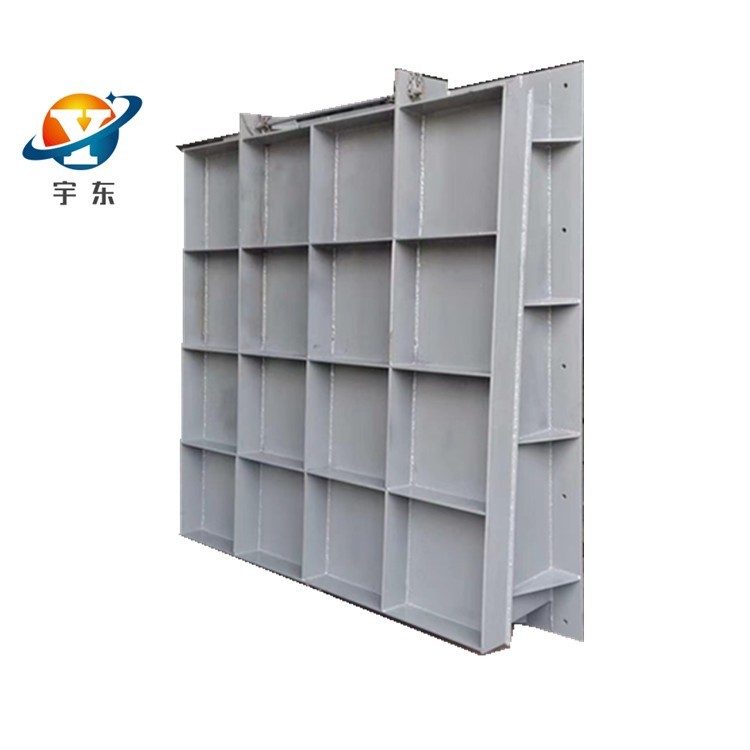

节能型自由侧翻式拍门
物品单位 品牌
宇东
  • 货号:01
  • 发布日期: 2019-03-01
  • 更新日期: 2022-07-07
产品详请
外型尺寸 200-2500mm
品牌 宇东
货号 01
用途 防倒灌
型号 PMY
制造商
是否进口

节能型自由侧翻式拍门(又名:节能型灌排防洪阀)是目前国内外排灌泵站阀门,普遍使用的是悬挂式拍门和浮箱式拍门,这种拍门存在开启角度小,水流阻力大,能源损耗多等缺陷,我们根据力学原理,达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进,对门铰上下不同轴,经多年运行后出现磨损,产生门板位移等进行改进,利用不锈钢材质同轴技术,以达到用户*实际运行工况,运行更安全、更可靠、更节能。
用途节能型侧开式拍门是保证泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工矿企业的供水和配水等。
产品结构
节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上,根据国内泵站的应用情况,拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的(即口径1.6的泵)用圆形拍门,大于该口径的用矩形拍门。

节能型侧开式拍门是保证泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工矿企业的供水和配水等。 节能型侧开式拍门结构:
节能型自由侧翻式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上,根据国内泵站的应用情况,拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的(即口径1.6的泵)用圆形拍门,大于该口径的用矩形拍门。能型侧开式拍门技术特点:

节能型侧翻式拍门 DN2000圆形双门结构法兰连接 碳钢材质
节能型侧开式拍门(又名:节能型自由侧翻式拍门)目前国内外排灌泵站阀门,普遍使用的是悬挂式拍门和浮箱式拍门,这种拍门存在开启角度小,水流阻力大,能源损耗多等缺陷,我们根据力学原理,达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进,对门铰上下不同轴,经多年运行后出现磨损,产生门板位移等进行改进,利用不锈钢材质同轴技术,以达到用户*实际运行工况,运行更安全、更可靠、更节能。
用途
节能型自由侧翻式拍门是保证泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工矿企业的供水和配水等。
型号编制方法产品结构图示公式计算结果,您可与我们联系,均以实际尺寸为准;

注意事项:1、 拍门安装时,注意保证拍门倾角和设计一致。基础预埋件的尺寸和螺孔分布应与拍门法兰件的法兰尺寸、螺孔分布一致。
2、 拍门安装并排安装于基础同一立面时,两拍门之*外形间距应保持≥10cm为宜。
3、 当拍门安装于封闭型压力水箱时,拍门吊装入口尺寸应大于拍门的最小外形尺寸为宜。
4、 当实际工况需基础预埋时,我司可先行约定交付预埋制件和图纸,不影响施工进度。
5、 泵站改造更换拍门时,请在订货时一并提供原预埋件法兰尺寸和螺孔分布图
6、 每年汛期过后,宜将拍门外露表面清理干净并涂防绣漆。

节能型侧翻式拍门 DN2000圆形双门结构法兰连接 碳钢材质
节 能型侧开式拍门(又名:节能型自由侧翻式拍门)目前国内外排灌泵站阀门,普遍使用的是悬挂式拍门和浮箱式拍门,这种拍门存在开启角度小,水流阻力大,能源 损耗多等缺陷,我们根据力学原理,达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进,对门铰上下不同轴,经多年运行后出现磨损,产生门板位移等 进行改进,利用不锈钢材质同轴技术,以达到用户 实际运行工况,运行更安全、更可靠、更节能。
用途
节能型侧开式拍门是保证泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工矿企业的供水和配水等。
型号编制方法
产品结构
节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上,根据国内泵站的应用情况,拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的(即口径1.6的泵)用圆形拍门,大于该口径的用矩形拍门。
主要技术特点
1、 无需任何启闭装置,能自动关闭。节能型侧开式拍门与悬挂式拍门相比最显着的特点是:将阀体铰轴竖向布置,并设计了一个 倾斜角度,利用门重分力作闭门的动力,不管大、中、小通径拍门,均无需任何启闭装置。
2、 安全稳定,节能高效。节能型侧开式拍门运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时产生的漩涡;无需、手、电、气、液控制,不要人工操 作,节省大量人力物力,提高泵站运行可靠性和装置效率,降低运行维护成本,降低泵站耗能。在实际运行中经国家水利部检测测试中心测试,节能型侧开式拍门比 悬挂式拍门节约电能22.5﹪
3、 维护方便,使用寿命长。拍门的阀轴为不锈钢材料,轴销座为铜合金墨润滑轴承,不会锈蚀,密封可靠,门座为碳钢材料;产品结构简单合理,运行轨迹独特,使用寿命可达30年以上,且维护方便。
铸铁拍门(潮门);钢制拍门;复合材料拍门;玻璃钢拍门;不锈钢拍门;侧翻拍门;浮箱式拍门;整体折叠式拍门等。
