水利工程专用1米、1.2米、1.5米、1.6米、1.8米、2.0米铸铁闸门精加工 河道单向止水铸铁闸门安装简便
物品单位 价格 品牌
3000 宇东
  • 货号:PGZ-001
  • 发布日期: 2019-09-18
  • 更新日期: 2019-12-22
产品详请
外型尺寸 1000mm
货号 PGZ-001
品牌 宇东
用途 挡水
型号 PGZ

 铸铁闸门是以铸铁为原料制作的,具有耐腐蚀,止水密封好、安装简单、使用寿命长等优点,有单、双向止水,止水采用精加工后自身或镶铜、不锈钢等方式止水.拍门系列规格为直径0.2米-0.9米,此拍门直径为0.7米。按用户图纸生产,也可为用户设计图纸。请致电洽谈,按需定做。
本公司生产平板型、拱型两种铸铁闸门,其规格(指过水口宽*高)从0.2米*0.2米至6米*6米之间供用户选用。

铸铁闸门是水利水电工程中各种渠道上的控制性设备,是新河县宇东水利机械厂主导产品之一,广泛应用于中小型水利水电、市政给排水工程、

水产养殖、农田灌溉等水利工程。它是用于开启控制水位,调节流量的作用。PZ、PGZ铸铁闸门是以优质铸铁为原料制作的一种止水闸门,它具有很强的耐腐蚀性能,止水密封好,安装简单,使用寿命长等特点。PGZ整体和组装式铸铁闸门是

我厂的主导产品,它采用机械加工面直接止水,止水效果显著。闸门结构合理,便于安装,操作简便,灵活,易于管理、耐腐蚀。我厂可为您提供优质产品,竭诚欢迎新老客户来厂考察、洽谈合作。铸铁闸门厂家、铸铁镶铜闸门价格

铸铁闸门厂家、铸铁镶铜闸门价格。闸门是新河县宇东水利机械厂主导产品之一,主要用于水利水电、市政建设、给水排水、水产养殖农用水力建设等工程。产品按水头可分为:普通闸门(6米以下水头)、高压闸门(6米以上水头),其中包括钢闸门、双向止水闸门、铸铁闸门(PZ平面型铸铁闸门和PZG平面拱型铸铁闸门)、不绣钢闸门、喷锌弧形闸门、镶铜铸铁方闸门、镶铜铸铁圆闸门、YPM铸铁圆拍门、FZPM整体折叠拍门、高压滑轮钢板闸门。规格齐全从0.2—10米闸门均可生产,该系列闸门防腐能力强,止水效果好,安装简便,操作灵活。

PGZ平面拱形铸铁闸门是一种小型平板闸门,广泛使用于取水 输水 、市 政 建 设 给 水排水 、 农田灌溉等工程中通常设 置在渠道 、 涵管的进水口用作工作闸门调节流量 、控制水 位或用作检修闸门关闭孔口挡水 。 铸铁闸门有方形、 圆形两种, 河北宇东水工生产制造的铸铁闸门是由门框、闸板、密封圈及可调式楔形压块等部件组成。久用磨损后,其密面可通楔形压块的调整来保证正常工作。1. 产品结构合理坚固、耐磨耐蚀性强、性能可靠;2. 安装、调整、使用、维护方便等特点。铸铁闸门的特点:铸铁闸门是一种小型平板闸门,单向止水铸铁圆闸门适用于市政、水利工程、工矿、企事业单位及各科研究所在给排水工程中,对水流的截止、疏通、调节水位等。密封性好、耐磨损强、安装使用方便、寿命长等优点。

工作原理:闸门门框与门体安装在水下部位,导轨则装在门框上端,保证了门体工作时,沿门框,导轨在一定行程内作上、下垂直方向往复运动。工作时,转动启闭机摇把(电动启闭机,只需揿动控制箱电源开关按钮)使螺母或螺杆蜗轮作旋转运动,带动传动螺杆工作,使门体相对对门框作上下往复运动,同时,楔紧装置运用楔块可紧可松的工作原理,使门体下降至设定极限位置时,门框、门体密封座面能有效地贴合,起到截水之作用。 门体向上全部打开时,水则疏通;反之,则为截止。如因工作需要调节水位时,也可半启半闭,以达到疏通、截止、调节水位之目的

1﹑在通常情况下,各种闸门与本厂生产的各种启闭机配套使用。启闭机及电动头使用维护详见阀门电动装置说明书。
2﹑使用手动闸门时启闭机用力要均匀,不要在起升或关闭时用力过猛,以免损伤定位装置。
3﹑手动时不可进行电动操作,电机驱动时手轮不可旋转,所有结合面的密封处无渗漏。
4﹑由电动变为手动时,即用人工切换手柄向手动方向推动,当推动到一定位置时中间离合器脱离涡轮与手动轴爪呲合成为手动状态;手动变为电动时为自动切换。要求在半启闭状态下工作,可由操作人员根据经验选择电动或手动。
5﹑要求对启闭机齿轮﹑轴承﹑丝杆等部件每季度加注润滑油一次。
铸铁闸门外涂装过程
1)涂装前应除锈、打磨、清理切割边、清除毛刺油脂等
2)非加工表面,按不同的技术要求,涂底漆,凸凹不平的用腻子找平,打磨平整后,涂面漆
3)涂漆应均匀、细致、光亮、完整不得有粗糙不平,更不得有漏漆现象,漆膜应牢固、无剥落、裂纹等缺陷
4)漆膜厚度符合各产品检验规范要求
5)用于处理饮用水处理设备的涂漆,水下部件应用无毒涂料。
铸铁闸门防腐 除符合国家有关标准和规定外,还应符合以下要求:
(1) 除锈达到Sa2.5级标准。
(2) 涂富锌底漆、云母氧化铁中间漆,C04-42醇酸面漆,漆膜厚度≥250μm.
(3) 包装前对机加工面接GB4879标准要求做好防腐处理。

(4) 运输、安装过程中涂层破损,严格按涂装工艺进行修复,其质量水平不低于原涂层的质量水平。

  使用范围
铸铁闸门,是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游水位,泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流(水闸、堤坝、涵洞、管道)、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。 二、结构闸门(有:铸铁闸门、钢闸门、不锈钢闸门、铸铁镶铜闸门等)
主要由三部分组成:
①   主体活动部分,用以封闭或开放孔口,通称闸门,亦称门叶;
②   埋固(件)部分;
③   启闭机设备(螺杆式启闭机、卷扬式启闭机、液压式启闭机)。
④   闸门是坚固的栅栏,位在城门的信道上,必要时可以落下以堵住门口。
 铸铁闸门,由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。
 三、 工作原理
 铸铁闸门,在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口。在水柱的压力下,强迫闸门向下游位移,紧靠在闸框止水面上,保证止水效果良好,达到调节流量和控制水位的目的。
 四、 技术特性
 铸铁闸门,从设计、制作安装及验收、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售和售后服务全部执行部颁标准。经水利部水工金属结构质量检测中心的鉴定,达到水利工程技术要求,产品性能和制造精度达到国内同行业先进水平
在水利工程中,闸门是水工建筑物的重要组成部分之一,它可以根据需要来封闭建筑物的孔口,也可全部或局部开启孔口,用于调节上下游水位和流量,从而获得防洪、灌溉、供水、发电、通航、过木过筏等效益,还可用于排除漂浮物、泥沙、冰块等,或者为相关建筑物和设备的检修提供了必要条件。
铸铁闸门通常设置在取水输水建筑物的进、出水口等咽喉要道,通过闸门灵活可靠地启闭来发挥它们的功能与效益及维护建筑物的安全。
铸铁闸门通常我们是由活动部分(也称门叶)、埋固部分和启闭机械3部分组成。门叶包括:承重结构、行走支承、支臂、支铰、止水装置、吊耳等。

 1、型号表示
2、用户须提供下列内容资料: a,止水方式;确定是单向止水还是双向;前止水还是后止水,止水带面材质要求。 b,水流向 c,工作水头及设计效核水头 d,吊点数及吊点中心距 e,设计确定的启闭机型号及启闭吨位及与螺杆连接部位的相关数据 f,水质、泥砂等水文资料信息 g,提供与闸门结合面相关土建结构布置图
 3、闸门吊耳销轴随产品供应(45#材质),闸门吊耳材质为HT200铸件或Q235焊合件
4、用户选购名录(另计价) a,特殊材质的吊耳销轴、吊耳 b,双向止水 c、镶铜止水带或不锈钢止水带及滑道 d,加长滑道部分(超过本公怀标定值时) e,工作水头超过本公司规定标定值时,需机械强度增加需发生的变更设计后制造增加费用 f,其它变更注明:产品重量仅供需方参考,不作为用户收货依据。产品产要技术参数及特性值,以订货前公司给出值为准

 1.PGZ型系列平面铸铁弧形闸门只限于安装在露顶式水利工程上使用和闸后止水:
      2.规格500mm-2500mm时为铸造结构整体式,推荐选用单吊启闭机;
      3.规格3000mm-4000mm时为铸造结构组装式,推荐选用双吊启闭机;
      4.根据用户特殊要求,可把止水面安装上铜止水;
      5.根据用户特殊要求,可生产公司标准规格外异形闸门;
      6.可根据用户来图样,制造各种异形闸门或为用户设计异形闸门图样;7.根据用户水利工程水头高低配备启闭机(启闭力=水头+闸门面积、重量+螺杆重量+摩擦、安全系数)
钢制闸门说明
     1.PXM系列平面型钢闸门适用于安装各种水利工程上使用(进水渠道,排河推荐选用闸前上游三边止水;进水闸孔推荐选用闸后下游四边止水);
     2.规格1000--2000时为型钢结构整体式,推荐选用单吊启闭机;
     3.规格3000--10000时为型钢结构组装式,推荐选用双吊启闭机或者使用卷扬式启闭机;
     4.根据用户特殊要求,可把滚动支承改为滑动支承;
     5.根据用户特殊要求,可生产公司标准规格外异形型钢闸门;
     6.可根据用户来图样,制造各种外异形型钢闸门或为用户设计异形型钢闸门图样;
     7.根据用户水利工程水头高低配备启闭机(启闭力=水头+闸门面积、重量+螺杆重量+摩擦、安全系数)。
      8. 价格说明:按用户图纸生产每吨12000元,如需喯锌每平方米加款150元。
钢制拦污栅说明
      1.设计生产依据
         LWS型平面型钢拦污栅,设计生产依据中华人民共和国水利部《水利水电工程钢闸门制造安装及验收规范》DL/5018-94标准技术文件执行。
      2.使用范围
         LWS型平面型钢拦污栅,是设在水电站引水道进口和抽水蓄能电站的进口和尾水口,用以拦阻水流所挟带的沉木、杂草、树枝,和其他固体杂物的设施,使杂物不能进入引水道内,以保证闸门、水轮机设备不受损坏,确保设备正常运行。
      3.技术特征
        LWS型平面型钢拦污栅,由型钢框架、栅条经焊接组成。该平面型钢拦污栅具有外形美观、结构简单、安装方便、操作安全、拦漂浮物强、使用寿命长、费用低等优点。
      4.用户选购型号规格说明
        ①LWS型平面型钢拦污栅,规格1000×1000--2000×2000采用型钢结构整体式,规格3000×3000--5000×5000采用型钢结构组装式。
       ②型号规格说明
       若用户水利工程过水口宽度为2米,设计水头为3米,急需平面型钢拦污栅,选购型号规格标记为:LWS-2000×2000-3
公司简介

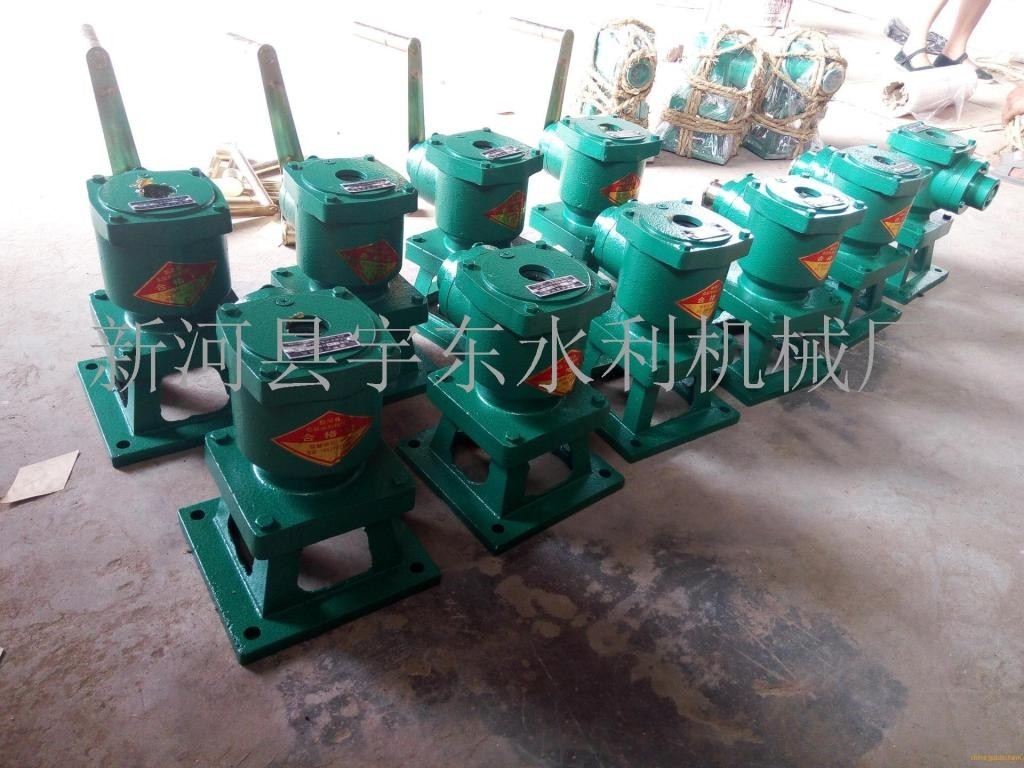

      我公司位于中国河北省新河县城南工业区,是一家以生产和销售手推式(0.5-2.0T)启闭机、侧摇式(0.5-3T)启闭机、手电两用(3-60T)启闭机、单吊(3-60T)启闭机、双吊(2×3T-2×60T)启闭机、卷扬式(5-100T)启闭机、双吊点卷扬式(2 ×5T-2×100T)启闭机、钢制闸门、铸铁(0.5×0.5m-5×5m)闸门、圆形拍门等产品的经销生产单位。
