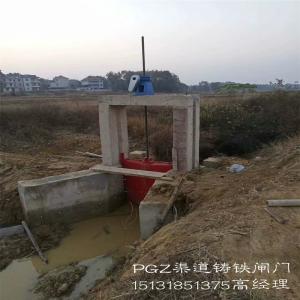

PGZ3.0m×2.0m露顶式铸铁闸门、节制闸、QL-100手电两用螺杆启闭机 扬程2.5m价格
物品单位 品牌
宇东
  • 货号:01
  • 发布日期: 2020-03-11
  • 更新日期: 2021-08-12
产品详请
外型尺寸 3000
品牌 宇东
货号 01
用途 挡水
型号 PGZ
制造商
是否进口

铸铁闸门使用说明书
一、 设计依据
PGZ系列平面铸铁拱形闸门的设计依据《水利水电工程钢闸门设计规范DL/T5013-2004》标准技术文件执行
二、 制造安装及验收依据
PGZ系列平面铸铁拱形闸门的制造安装及验收依据《水利水电工程钢闸门制造安装及验收规范》DL/T5018-2004标准技术文件执行
三、 防腐蚀依据
PGZ系列平面铸铁拱形闸门的防腐蚀依据《水工金属结构防腐蚀规范》SL105-95标准技术文件执行
四、 使用范围
PGZ系列平面铸铁拱形闸门,是用来关闭和开启水利工程过水孔口的活动结构,闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游水位,泄放流量。广泛用于农田灌溉、水库、河流(水闸、堤坝、涵洞、管道),是防洪、抗旱、蓄水、发电、通航、过水、及排除泥沙、冰块和其它漂浮物等进水、退水工程专用设备,山区、平原有、无电地区均可使用
五、 结构
PGZ系列平面铸铁拱形闸门,由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成
六、工作原理
PGZ系列平面铸铁拱形闸门,在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口在水柱的压力下,强迫闸门向下游位移,紧靠在闸框止水面上,保证止水效果良好,达到调节流量和控制水位的目的
七、 技术特性
PGZ系列平面铸铁拱形闸门,从设计、制造安装及验收.、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定,达到水利工程技术要求,产品性能和制造精度达到国内同行业先进水平。
PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、保证河道安全运用、使用寿命长维修费用低等优点
八、 安装调整
PGZ系列平面铸铁拱形闸门,安装前一定要检查闸门的大外形尺寸和预留二期浇筑水泥结构基础布置孔口,是否相符,基础布置孔口四周尺寸必须大于闸门大外形四周20厘米为宜。
