宇东附壁式铸铁闸门预埋件图纸 防腐耐用附壁式铸铁镶铜圆闸门 污水井铸铁镶铜方闸门
物品单位 品牌
宇东
  • 货号:ZTZM -01
  • 发布日期: 2020-04-07
  • 更新日期: 2020-04-07
产品详请
外型尺寸 500
品牌 宇东
货号 ZTZM -01
用途 挡水
型号 SYZ

 铸铁闸门是以铸铁为原料制作的,具有耐腐蚀,止水密封好、安装简单、使用寿命长等优点,有单、双向止水,止水采用精加工后自身或镶铜、不锈钢等方式止水.拍门系列规格为直径0.2米-0.9米,此拍门直径为0.7米。按用户图纸生产,也可为用户设计图纸。请致电洽谈,按需*。

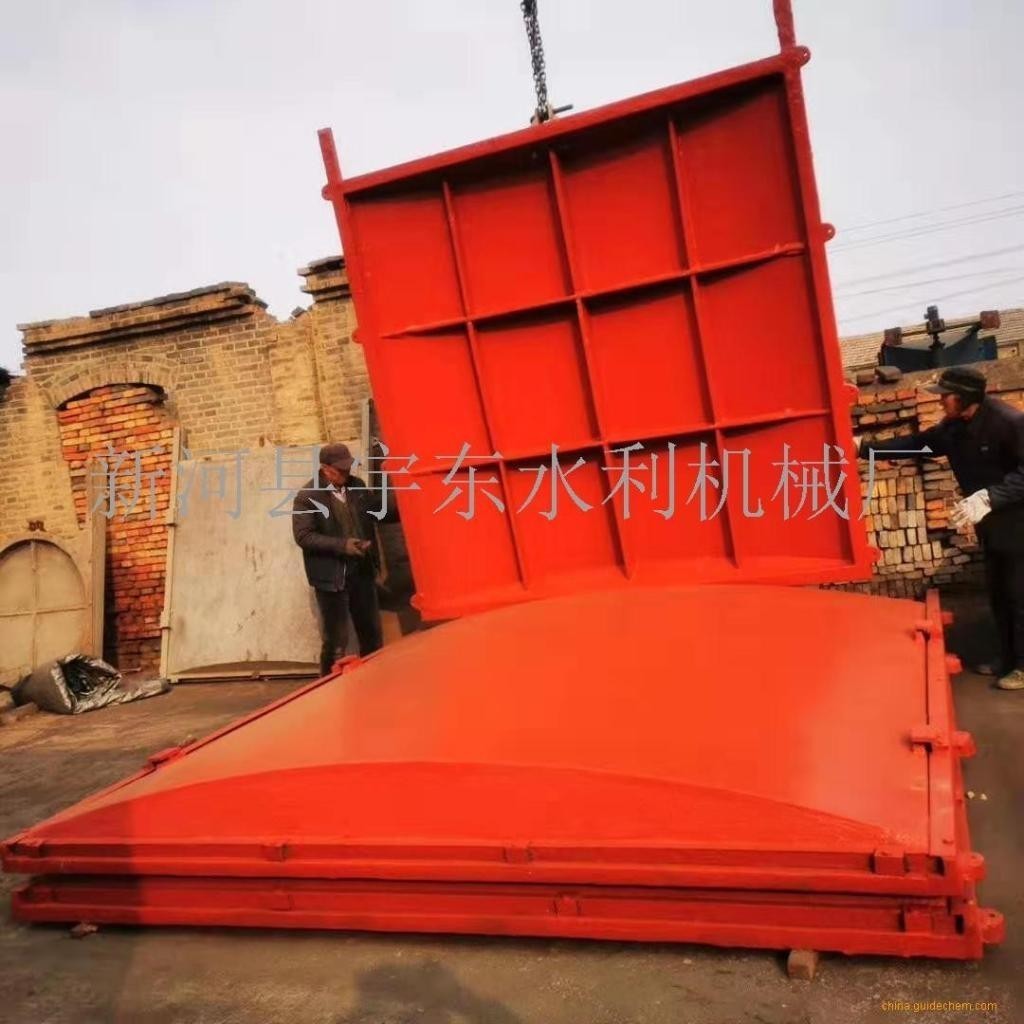

本公司生产平板型、拱型两种铸铁闸门,其规格(指过水口宽*高)从0.2米*0.2米至6米*6米之间供用户选用。
 1、型号表示
2、用户须提供下列内容资料: a,止水方式;确定是单向止水还是双向;前止水还是后止水,止水带面材质要求。 b,水流向 c,工作水头及设计效核水头 d,吊点数及吊点中心距 e,设计确定的启闭机型号及启闭吨位及与螺杆连接部位的相关数据 f,水质、泥砂等水文资料信息 g,提供与闸门结合面相关土建结构布置图
 3、闸门吊耳销轴随产品供应(45#材质),闸门吊耳材质为HT200铸件或Q235焊合件
4、用户选购名录(另计价) a,特殊材质的吊耳销轴、吊耳 b,双向止水 c、镶铜止水带或不锈钢止水带及滑道 d,加长滑道部分(超过本公怀标定值时) e,工作水头超过本公司规定标定值时,需机械强度增加需发生的变更设计后制造增加费用 f,其它变更注明:产品重量仅供需方参考,不作为用户收货依据。产品产要技术参数及特性值,以订货前公司给出值为准

铸铁镶铜方闸门工作原理:闸门由启闭机带动启闭螺母转动,在梯形螺纹作用下使丝杆带动闸门门体上下运行,达到截断或疏通水流作用。  3、主要零部件材质 〃门体:HT250铸铁  〃门框:HT250铸铁 〃导轨:HT250铸铁 〃楔座:HT250铸铁  〃密封座:ZCuSn5Pb5Zn5锡铅青铜 〃传动丝杆:2Cr13 〃紧固件:不锈钢304  4、电动启闭机主要结构和工作原理  启闭机主要由电动组件、机座、护罩等部件组成。
铸铁镶铜闸门主要结构:电动装置为全封闭结构,适用于户外工作,采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置,行程限位装置由一组计数齿轮和硬触点限位开关构成,当闸门开或关到位时,计数齿轮带动行程限位杆,使硬触点限位开关工作,自动停止闸门开、关动作,当由于某种原因行程限位开关未动作引起扭矩增大时,扭矩保护开关动作,保护启闭装置不受意外损伤。电动装置上另设指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连,能够直观地反映出闸门所处开度位置,保证各电器元件的工作可靠性。
 铸铁镶铜方闸门主要部件材质
机座:HT250铸铁
护罩:不锈钢304
紧固件:不锈钢304
MXF型镶铜铸铁方闸门及配套的QD型手电两用启闭机主要应用于城市给排水行业中,用以截止、调整水流水位,其安装、维护简单方便,使用安全可靠。我公司生产的MXF型镶铜铸铁方闸门的安装方式可采用靠墙式安装、法兰式安装、浇嵌式安装等形式,具体根据用户需要和特定条件而定。QD型启闭机是一种多功能的手电两用启闭机,启闭机上配有高度指示器,使用可靠、方便。本套产品通常由:镶铜铸铁方闸门、手电两用启闭机、门框、闸板、轴导架和紧固螺栓等组成。
1.具有扭矩保护和行程限位双重措施,安全性能高。
2.可实现遥控和现场操作。
3.开度指示采用齿轮传动,精确可靠,并具有开、闭信号灯光指示。
在安装启闭机和闸门时应按以下步骤进行,以免发生事故。
1.对照装箱单检查闸门、启闭机各部件是否完整、有无损坏。
2.检查预埋件是否准备好,保证预埋钢板在同一平面内,其平面度允差小于5㎜
3.检查闸门孔中心与启闭机螺杆预留孔是否保持铅垂,其偏差应小于1/500。
注意:安装必须具备的工具有:电焊机(包括电源)、气割、活扳手、汽吊及吊装工具
 铸铁镶铜方闸门订货须知:
1、①产品名称与型号②方闸门口径 ③方闸门材质及丝杆长度            2、若已经由设计单位选定的方闸门型号,请按方闸门型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
      铸铁镶铜方闸门设备的防腐  1、除锈达到Sa2.5级标准后,涂底漆、中间漆、面漆。 2、包装前对机加工面按GB4879标准要求做好防腐处理。 3、运输、安装过程中涂层破损,严格按涂装工艺进行修复,其质量水平不低于原涂层的质量水平。
      铸铁镶铜方闸门供货范围  ·整机供货:包括门框、门体、密封面、吊耳、楔块、楔座、轴导架、传动丝杆、手电两用启闭机、不锈钢户外立柱型电控箱
