铸铁镶铜圆闸门
产品型号：SZY,SFZ
产品规格：DN200-DN3000
结构形式：明杆式、双向承压式
安装形式：墙靠式、法兰式
驱动方式：手轮式、手摇式、手电两用启闭机
适用介质：污水、海水、清水
方形铸铁镶铜闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。
方形铸铁镶铜闸门广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。主要安装于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。

铸铁镶铜闸门（提板闸门）1、性能要求 闸板压向门框*压力为0.1MPa。 脱离门框*压力为0.02MPa。 渗漏量不大于1.25L/min.m。 启闭时间5~10min。 安装形式附壁式、法兰式
铸铁镶铜闸门主要技术参数
名称/参数渗水量(L/min.m)*水头m工作介质安装方式正常水压方向门框距边壁距离
正向反向
镶铜铸铁圆闸门0.721.25正向10 反向2.5水或污水铅锤状态正面迎水>300
镶铜铸铁方闸门
向镶铜铸铁闸门0.720.72正反向10
向镶铜铸铁方闸门

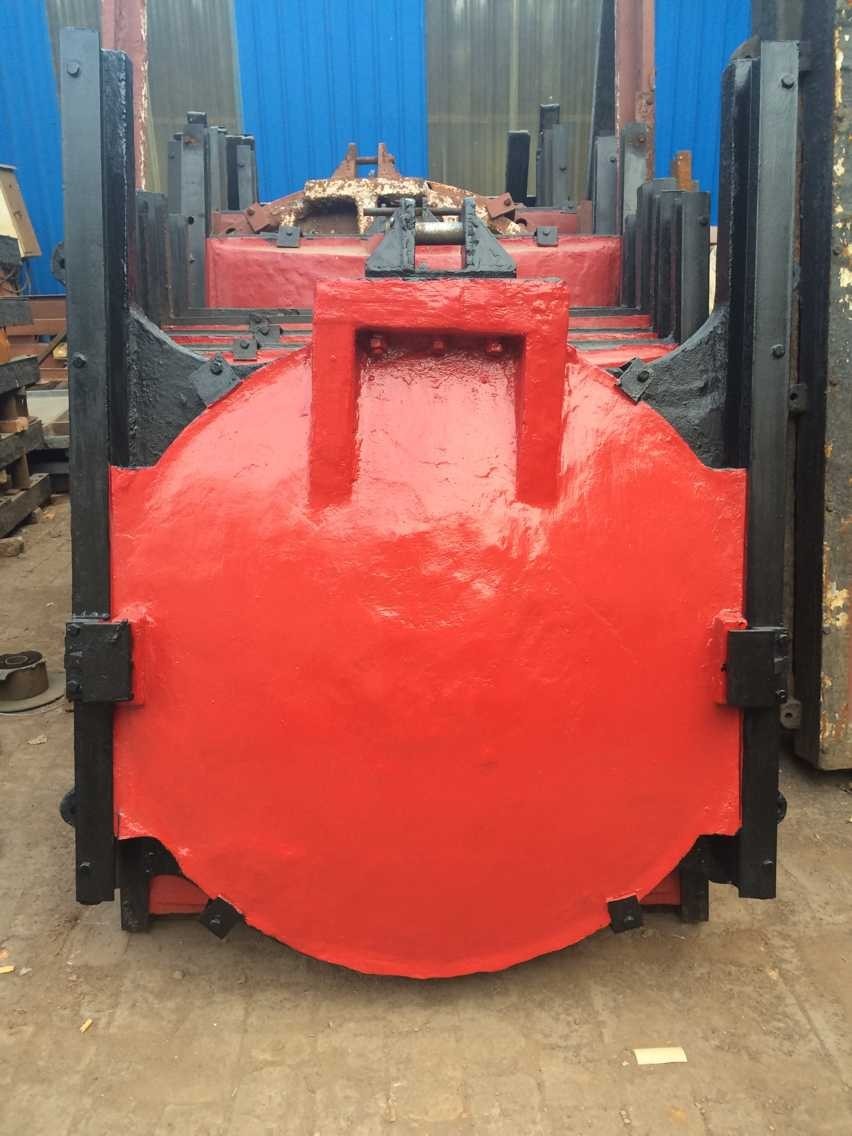

 铸铁镶铜圆闸门产品概述：
  铸铁镶铜圆闸门是我国积极吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备。圆闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
铸铁镶铜圆闸门结构特点：
  铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。 ?
  铸铁镶铜圆闸门优点优势：铸铁闸门在材质上具有耐磨、耐腐蚀等特点，在水利建设中使用的比较普遍。随着生产发展的需要，铸铁闸门的种类也日趋多样。其中铸铁镶铜圆闸门就是铸铁闸门的一种。那么与其他闸门相比，铸铁镶铜圆闸门有哪些性能特点呢?
  1.结构简单。铸铁镶铜圆闸门由导轨、密封条和闸板门框组成。结构简单，操作方便。
  2.密封性能好，使用寿命长。密封性能是闸门的一个重要的特性，铸铁镶铜圆闸门就是一种密封性能良好，满足建设需要的闸门。
  3.人性化的设计为技工的工作提供了便利性和简单性。更为重要的是此款闸门的使用寿命也是比较长的。表面有金属制造而成，具有防腐、防磨损的功能。
  4.在实际中，可以采用手动启闭机或者手电两用启闭机。这样能够方便工业操作，并且在没有电的情况下依然可以进行工作，不拖工程进度。因为这样的灵活设计，铸铁闸门深受水利建设中的青睐。
 根据铸铁镶铜圆闸门性能特点可知，其具有良好的密封性和较强的使用寿命。因此铸铁镶铜圆闸门在工业生产中深受人们的亲睐，对于技工来说，掌握铸铁闸门的安装使用技巧是一种必修的业务技能。在实际安装时候，可能会存在一些误区或者安装不到位的情况，这时候可以请教经验丰富的老员工或者直接根据闸门生产厂家提供的安装图纸进行操作。一般来说，安装图纸上面都有详细的示意图，标号清晰、配置的汉字说明详细，为技工们安装铸铁闸门提供了很好的帮助。

铸铁镶铜闸门产品详细介绍
铸铁镶铜闸门适用范围：
 铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为方形MZF、圆形MZY、AZY 和矩形MZJ 三类,它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。
铸铁镶铜闸门结构特点及工作原理:
1、铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门,其导轨可与门框浇注成一体）,导轨长度一般为闸门全开启高度的 1/2～1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2、铸铁镶铜闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。
3、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。
4、 品种规格齐全,适应性广。
5 、铸铁镶铜闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂 升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的
。如何正确使用铸铁镶铜闸门
  1、要注意闸门表面层的保养维护
  在使用闸门的时候,很多人都会将闸门与铸铁闸门相比较,在感慨铸铁闸门的操作困难的同时,也会对闸门存在有一定的想法。而闸门在进行使用的过程中,是会存在有诸多的便利与实际。只是,想要在自然的侵袭之下完整的保护它,就要注重细节上的维护了。及时的保养,并且尽量的避免设备的表面层被一些化学物质或是一些污渍所腐蚀,以免影响到正常的使用,导致设备受到损坏。
  2、闸门需要定时的进行保养
  我们在使用任何物件的时候,都是会希望它可以长久的陪伴我们,延长老化的时间。闸门也一样,在使用的时候,要注重及时的保养维护,并且尽量的保持合适的规律,有助于提升设备的操作价值,并且在进行维护的过程中也可以适当的添加一些润滑剂,及时的解决掉设备运行中噪声过大的问题。
  3、可以适当的在闸门表面涂抹上一些预防生锈的物料
  经常经受到风雨的洗刷,时间长久之后,闸门也是会出现一些锈迹,这时候,就可以提前做好维护了。在设备的表面层适当的涂抹一些相关的防锈物料,也可以刷上油漆,来对设备进行全面的防护,避免使用的过程中出现生锈的迹象,影响到闸门的操作。
  4、进行清洁的时候不要使用一些刺激的清洁剂
  很多人在看到闸门变得脏旧之后,会想要通过清洗的方式来改善设备的外观形象。这样的想法是可以实施的,只是,在实施的过程中,一定要注重设备的外表结构,只需要使用清水来进行擦拭,尽量的不要添加一些清洁剂,以免引起化学反应,导致设备发生损坏。
