PGZ整体式平面拱形铸铁闸门螺杆采用梯形螺纹，螺距按闸门启闭机所需的操作力和提升速度的需要确定。
2.9．PGZ整体式平面拱形铸铁闸门轴导架
设置轴导架是防止杆受力后失稳，导架与杆之间留有3mm间隙以便操作，轴导架采用优质 GG20铸铁制成。
轴导架间距在任何情况下λ=L/r细长比均不超过200（L为轴导架的间距，r为轴回转半径），以保证闸杆在*关闭力情况下，压杆的稳定性符合λ≤200的设计规范要求。
轴导架牢固在混凝土墙上，防止螺杆受力后发生弯曲变形。
2.10PGZ整体式平面拱形铸铁闸门楔块压紧装置
每台闸门装有可调节的楔紧装置，当门板处于关闭位置时，提供门板与门框支承面之间的紧密接触，楔紧装置的可调部分设在门框两侧。楔块的倾斜度只需施加最小的作用力就可在闸门支承面上产生*的压紧力，保证闸门受压时达到*的止水效果。
2.11PGZ整体式平面拱形铸铁闸门手动启闭
1） 单吊点启闭时，启闭机直接安装在座架上，以实现闸门的上下升降。
2） 手动操作启闭机机构，启闭装置输出转速n≈18r/min、启闭速度ν≈0.25m/min，手动操作力不大于140N，手动操作时应灵活、可靠。启闭机与螺杆的连接形式符合ISO5210或DIN3338标准。手轮中心距离地面高度为800mm。力矩弹簧应能使蜗杆的轴向位移与输出轴转矩成正比。
3） 环境温度：-15℃～+50℃；
4） 相对湿度：≤95%；
5） 驱动装置采用油浴润滑，齿轮设计符合ISO、DIN或等同标准，服务系数不小于1.4，齿轮材料采用低合金钢，渗碳淬火处理，齿面硬度HRC58，轴承寿命不于100000小时。单转减速箱内蜗轮副应始终保持良好的润滑状态，箱体的各个输入、输出口有“0”形密封圈密封。

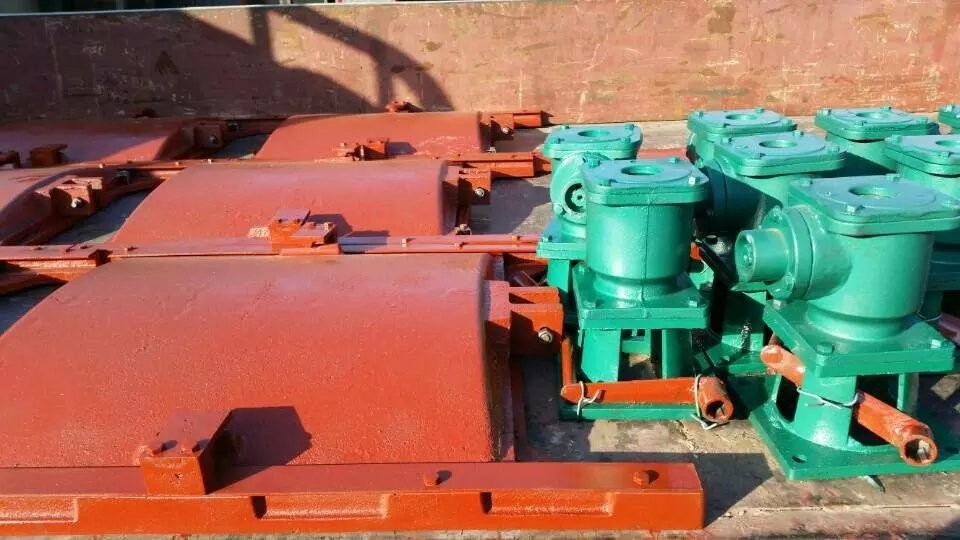

PGZ系列平面铸铁拱形闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上
工作原理
PGZ系列平面铸铁拱形闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，保证止水效果良好，达到调节流量和控制水位的目的
技术特性
PGZ系列平面铸铁拱形闸门，从设计、制造安装及验收.、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业先进水平。
PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、保证河道安全运用、使用寿命长维修费用低等优点
安装调整
PGZ系列平面铸铁拱形闸门，安装前一定要检查闸门的*外形尺寸和预留二期浇筑水泥结构基础布置孔口，是否相符，基础布置孔口四周尺寸必须大于闸门*外形四周20厘米为宜。
1、 闸门安装前，首先确定水流方向，然后必须校正闸门底横框上平面的正确高度
位置，闸门底横框上平面必须高于河底（或渠底平面0.5米为宜以防止水流的冲激，把石头、泥沙、杂木等漂浮物冲进闸门底横框内，造成闸门不能下降到相应位置，影响止水效果
2、 闸门安装前，*按检查各部位的连接螺栓是否在运输和装卸中造成松动，若有松动，应用扳手拧紧
3、 在检查，两边立框个上、下闸框连接处的四周止水面是否错位，若有错位，应用扳手松动连接处螺栓，将四周止水面调整在同一水平面内，再拧紧
4、 闸门在组装时，为了使闸板和闸框止水摩擦贴合更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了顶丝，注意在间隙调整好后，将卡铁和顶丝拆除后，才不会影响闸门启闭
5、 闸门安装时，应整体安装，禁止闸板、闸框分开安装，以防闸框弯曲变形，影响止水效果和启闭
6、 闸门吊装进预留二期浇筑水泥结构基础布置孔口后，一定要保证两边立闸框用水平长水平尺紧靠在铅垂线，上下横闸框用长水平尺紧靠在水平线上，闸门整体吊装就 位后，调整好前后、左右、上下的正确位置，然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面的间隙，同时对间隙大于0.2mm处用高强螺 栓进行调整，要确保各止水面的*间隙在0.2mm以下。在将闸门背水面两边立闸框用型钢或木杆支撑紧，以防水泥浇筑时挤压，造成两边立框弯曲变形，影响 闸板在闸框滑道内上、下滑动。确认无误后*可进行二期浇筑水泥
7、 闸门二期浇筑水泥后，要及时把流进闸板、闸框、紧闭压板间隙中的水泥清楚完毕，防止水泥凝固后，影响闸门启闭
