手摇螺杆式启闭机 LQ-5T LQ-8T LQ-10T 宇东水利
我厂生产的QL型手电两用螺杆式启闭机，是依据“中华人民共和国水利部《QL型螺杆式启闭机系列参数》SD297-88、《QL型螺杆式启闭机技术条件》SD298-88和《水利水电工程启闭机制造安装及验收规范》DL/T5019-94”技术标准设计生产的。
QL型手电两用螺杆式启闭机，如采用手摇式驱动规格分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、30吨、40吨、50吨、60吨，根据用户水利工程设计要求，还可生产双吊点启闭机，该产品是一种水利工程专用机械，广泛用于水利水电工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水、退水闸的配套机械，山区、平原、有、无地区均可使用。
手电两用螺杆式启闭机特点与规格说明
手电两用螺杆式启闭机具有外形美观，结构紧凑，安装方便，操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点。QL型手电两用螺杆式启闭机，按吊点数分为单吊点和双吊点两大系列，按驱动方式分为手摇、手电两用两种方式。启闭力如果是50吨、60吨的螺杆式启闭机只供电动使用，供货时，随机手摇把两套只供安装，空载调整时手摇使用，负载时不推荐使用手摇。本产品是渠道和小型水库的*产品，使用方便安全。
宇东水利机械厂启闭机服务标准：
1、当用户向我公司咨询相关螺杆启闭机产品时，给予细心的解答；2、根据用户的工程施工条件不同，为用户选择合适的启闭机机型，提供安装方案。3、根据客户要求，设计定做相应的启闭机械产品。4、根据用户要求，及时安全的把产品送往指定地点。5、为客户提供启闭机相应的配件、易损件。6、提供产品合格证及相关使用说明书，并且免费负责机器的安装调试；及现场培训操作人员；7、在产品出现问题时，及时快速主动提供维修服务。

  螺杆启闭机，是一种大型水利机械产品闸门启闭机关系到水工建筑物的正常运行，除应满足一般起重机械的设计要求外，工作安全可靠和操作灵活方便具有特殊的意义。
启闭机种类：螺杆式启闭机可以分为：手电两用螺杆式启闭机手推式螺杆式启闭机、侧摇式启闭机、手动螺杆启闭机等几种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械。螺杆支承在承重螺母内,螺母和传动机构（伞齿轮传动或蜗轮传动）固定在支承架上。接通电源或用人力手摇柄拖动传动机构，带动承重螺母旋转,使螺杆升降以启闭闸门。螺杆是受压受拉杆件,需要下压力迫使闸门下降时应计算压杆的稳定性。螺杆式启闭机结构简单，坚固耐用，造价低廉，适用于小型平面闸门和弧形闸门，其启闭力一般在200kN以下。500kN、750kN大容量的螺杆启闭机也已生产,用于潜水孔平面闸门和弧形闸门的操作。
  本产品是农水建设，水电站、灌区、渠道、水产养殖、水库等进水、退水闸的配套机械。山区、平原有无电地区均可使用。
 一、用途
螺杆式手电两、手单、双吊点启闭机，分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨25吨30吨、40吨、50吨、60吨。此产品主要用于水利工程启闭闸门，是农水建设、水电站等进水、退水闸的配套机械，山区、平原、有无最地区均可使用。
二、特点
LQ型螺杆式手电两用启闭机，在结构设计与使用性能上具有以下特点：
1、本机为手电两用，可根据用户需要，配备电动装置，并配备摇手把，供手动使用。
2、本机设计生产执行标准为水利部、能源部SD298-----88《LQ型螺杆式启闭机技术条件》。各部零件执行国家标准。
3、本机采有蜗轮、蜗牛变速，螺母或螺杆旋转，使闸门作上下运动，达到启闭的作用。
4、可根据用户要求，设磁力锁装置，以防他人开启。
5、螺杆长度可按用户要求生产，双吊点吊点距按用户要求设计。
 选用本产品时提前声明：
1、螺杆总长、螺纹长度、吊点中心距（双吊点式）
2、加长螺杆部份以及有无分段要求等。
3、特殊电气控制要求
4、是否需增设螺杆保护装置，若有，提供相关图纸或位置分部图。
5、其它特殊要求。
6、启闭机基础布置图仅供水工建筑设计时参考，如有特殊要求，本厂可以变更，地脚螺栓随机供应。
  我厂具有先进的生产工艺、*的生产设备、雄厚的技术力量，生产的水利工程启闭机、铸铁闸门、钢闸门已获得水利部颁发的水工机械产品使用许可证，并被认定为省级“重合同守信用企业”和“质量信得过单位”。主要产品有：螺杆式启闭机、固定卷扬式启闭机(QPQ、QPG、QPK、QHQ)、移动式卷扬启闭机、铸铁闸门、钢闸门（弧形闸门、平面滑动闸门、平面定轮闸门）、翻板闸门、清污设备和止水橡胶等。所有产品均取得了*生产和使用许可证。启闭机、闸门品种齐全，同时可满足用户特殊技术要求。 多年来，本厂产品在全国20多个省市、自治区广泛应用于排灌、水电站、河道、水库等水利工程。产品启闭灵活、经久耐用，封闭性能好，深受用户好评！河北宇东水利机械有限公司是专业研发、生产启闭机、闸门、中小型卷扬机、止水橡胶系列产品的水利部认证企业。宇东水利拥有独立的优秀专业设计队伍以及先进的设计理念，研制生产的远程遥控柜系列产品均符合或超过国际先进质量标准。本企业产品结构设计新颖、造型、美观、操作方便、生产工艺优良、做工精细、深受客户好评。

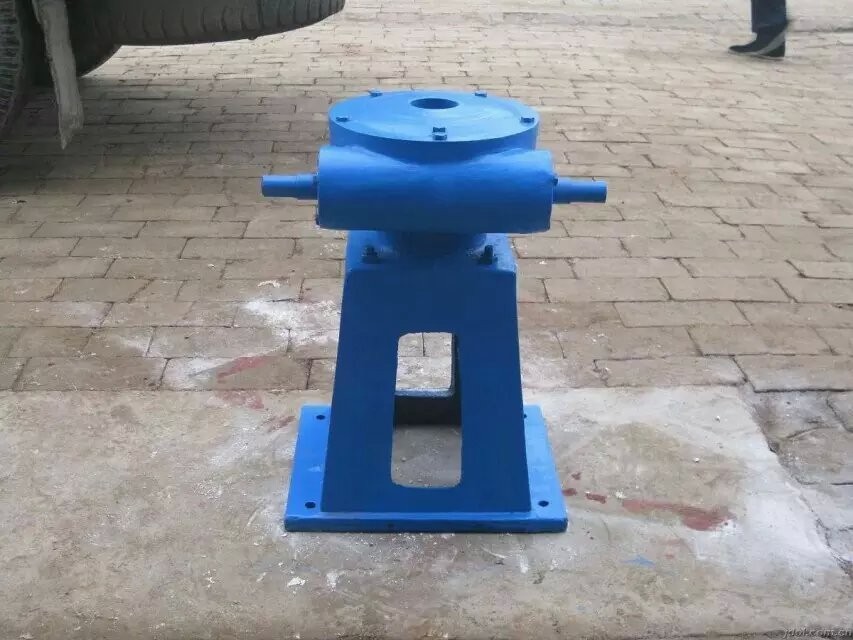

手摇启闭机是一种采用于人力操作的平面闸门启闭机设备。手摇启闭机具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。
     手动螺杆式启闭机也可称为“手摇螺杆式启闭机”，该启闭机是一种通过人力操作平面闸门的设备。该启闭机闸门可停留在任意位置完成自锁，是很先进的设备。螺杆是启闭机具有摇动轻巧，启闭灵活，转向变速快，手摇启动等优良特点。、大、小齿轮、压力轴承、螺母、螺杆、手摇柄。

1.在保证底座基础平面水平的前提下方可安装螺杆启闭机，启闭机的底座必须与基础平面接触超过90%的面积。螺杆轴线须垂直闸台上所衡量的水平面，应避免螺杆倾斜，造成局部受力碎块机件。
2.将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3.对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4.在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5.对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
6.在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。


1.当启闭机在无负荷运行情况下，保证三相电平衡，其差值不得超过10%，并检测电流。
2.当闸门处于全闭状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3.在启闭机主控制线路的调整上必须保证闸门到达上下限的误差不超过1厘米。


安装完毕后一定要做试运行，检测螺杆两个行程有无异常声响，检查安装是否符合国家技术标准。

螺杆启闭机又称螺杆式启闭机，是一种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械。随着水利水电工程的广泛开展，用于水库灌区河道堤坝，水力电站等工程项目上的启闭机，闸门被大量采用。而其安装调试技术及使用保养的知识也应大力推广。针对建筑安装单位和使用管理部门，应该普及此项技术与知识，方能确保工程质量，发挥工程效益。


安装前，一定要检查各零件是否良好，润滑油是否上足，螺栓有无松动，与其有关技术数据是否相符。
安装时，一定要保持基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直于闸台上横梁的水平面；要与闸板吊耳孔吻合垂直，避免螺杆倾斜，造成局部受力而损坏机件。
安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后，方可正式运行。在载荷运行一段时间后，要进行*保养，把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆，要轻洗干净，涂上润滑油，密封严实，继续使用。
操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
操作前，对启闭机进行全面检查，各部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。


螺杆式启闭机结构非常简单，而且安装也比较的简便，广泛使用在渠道的涵闸以及引水枢纽上的闸门启闭，但是，在使用过程中，常会出现顶闸事故，这种事故产生的原因是怎样的呢?
顶闸事故发生的原因：
1.人为因素引发的顶闸事故
操作人员工作马虎，不按闸门启闭程序先检查，后操作或原操作人员因事请假，代班人员在不熟悉启闭程序和方法时，盲目操作。如将启闭方向反向，当闸门处在关闭状态时开闸，电动启闭时按错按钮或人工启闭时摇反方向，把闭闸的方向误操作为开闸;有的是在闭闸时操作人员思想不集中、闸到下限位置未能即时停机，有的是螺杆的限位螺母、限位标志移位，不起限位作用。电动启闭机还会遇到供电部门在维修电器设备或供电线路时电源相序变动，致使启闭机上的电动机改变了原运转方向导致启闭机启闭方向的改变，此时如闸门处在关闭状态时开闸，必将发生顶闸事故。
2.非人为因素引起的顶闸事故
闸门在运行过程中，树木等漂浮物或石块等障碍物被高速水流带到闸底或冲到闸槽中卡住，若此时关闭闸门，当闸门下缘在未接触到闸底之前已被障碍物阻挡产生反力，但螺杆上的限位标志或限位开关还没有到位，不起限位停机或提醒操作人员停机的作用，故操作人员不会停机，启闭机将带动闸门继续下压，当反力超过启闭机或启闭台的承受耐力时，也必将发生顶闸事故。
在使用过程中，要尤为注意到螺杆式启闭机的顶闸事故问题，如果出现这种事故，要及时进行处理，以免导致更严重的事故发生。
     河北省新河县宇东水利机械厂可以生产的手动螺杆式启闭机主要有：LQ手摇式螺杆启闭机(3T—100T)、LQ手电式螺杆启闭机(3T—100T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.3T—2T)、LQ手扳式螺杆式启闭机(1.3T—2T)。手摇启闭机设计合理，操作简便，灵活，便于安装，平原山区有电无电均可使用，并具有防盗水功能，安全可靠。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
