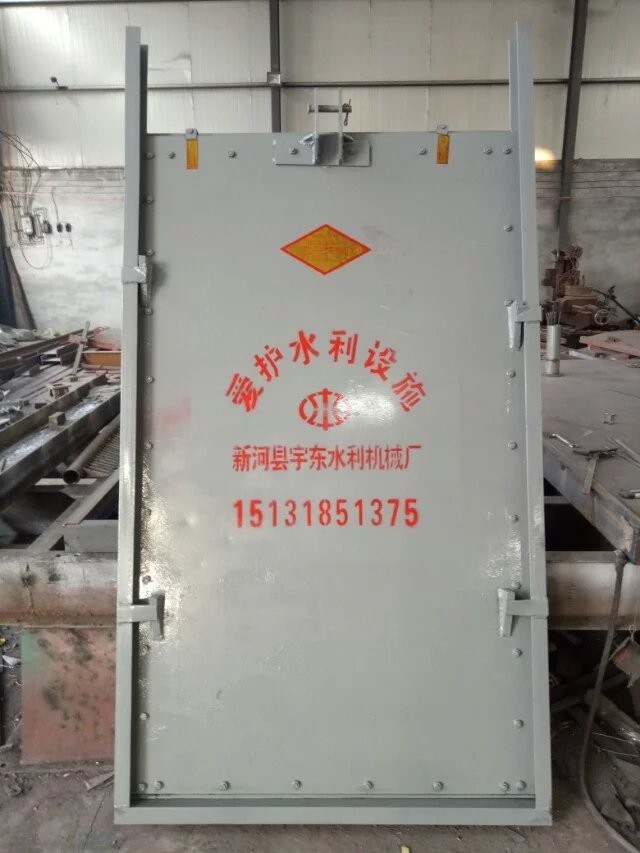

渠道闸门 1、结构形式 不锈钢渠道闸门的设计、制造、试验和验收应符合国家有关标准的要求。闸板为矩形不锈钢框架式结构。驱动装置安装在闸门框架的横梁上门框安装在两侧池壁上。门板、门框、导轨、螺杆及驱动装置应有足够的强度和刚度其抗拉伸、压缩和剪切强度的安全系数应大于5以保证设备的正常工作。闸门板为增加强度单面设有井字形筋板迎水面为一平板闸门的密封用橡胶密封。工作压力要求0.02MPa渗漏量不大于1.25l/min·m。 手动启闭装置为螺杆螺母传动螺杆材质为不锈钢能够自动的调节螺杆在传动中产生的摆动而不破坏闸板的密封。手轮直径小于500mm操作力应150N启闭装置须直接安装在门架上部高度应满足人工操作手轮。 该闸门结构在满足刚度要求的情况下尽量作到轻便、结实、造型美观、操作方便。制造商如果有更好的建议和更新的产品可提供选择但必须经业主和工程师确认。
    渠道闸门的主要特点： 1、闸门的过水断面与渠道等宽；超宽型可制作成双吊点启闭。 2，对渠道深度的适应性强； 3、橡胶密封，止水性能好； 4、不锈钢制作，防腐性能好； 5、可配手动或手电两用螺杆式启闭机，对偏远无电地区的使用更为方便。

渠道闸门外形连接尺寸：

A B H W E

300×300 300 850 120 420

400×400 400 1050 120 520

500×500 500 1250 120 660

600×600 600 1450 120 760

700×700 700 1650 120 860

800×800 800 1850 120 960

900×900 900 2050 120 1060

1000×1000 1000 2250 120 1160

1200×1200 1200 2650 140 1360

1400×1400 1400 3050 140 1560

1500×1500 1500 3250 140 1660

1600×1600 1600 3450 140 1760

1800×1800 1800 3850 160 1960

2000×2000 2000 4250 160 2160

渠道闸门的安装
将丝杠与闸板安装、紧固好。   将闸门起吊至安装位置，注意尽量使闸板、闸框整体起吊，当闸门规格太大或拘于现场位置无法整体起吊时，可将闸板与闸框拆解后分别起吊，但需注意保护好密封面。   将闸门整体吊起至安装位置处，使闸门就位，用膨胀螺柱将闸框固定在墙上，并用吊铅锤线及水平仪的方法检查闸门安装是否符合平面度和垂直度为0.5～1%的要求；   调整闸门密封面的垂直度，通过调整闸门的螺栓，使闸门密封面的垂直度误差小于1/1000mm，并再次复核闸门左右方向倾斜度后，把四个角部及中部的螺栓用垫铁垫实，上一个螺母，通过上、下两个螺母调节密封面的垂直度误差，，使其固定牢固。   需使闸板与闸框吻合，用塞尺检查上、下密封面的间隙，使间隙保持在0.1mm以内，间隙超标时，可在该处的闸框背面垫入斜铁，同时将膨胀螺栓略为旋松，直至间隙合格为止。  将闸门四周的混凝土面用膨胀混凝土二次浇灌、捣固，注意不得采用素混凝土，浇灌后应用振动泵捣固坚实，二次浇灌混凝土完全凝固后，再逐一检查紧固螺母。  规格较大闸门将导轨就位安装，注意保持导轨与门框的直线度小于2mm。  启闭机穿过丝杠，旋入丝杠螺母中。   在启闭机底板上画出相应的十字线，将启闭机组件初步就位，摇动手轮。  安装轴导架，注意套管部分套在相应的分段处。   复查丝杆的垂直度误差小于1/500mm，全长累计小于5mm，然后将启闭机（支座）底板与预预埋板焊固。   将轴导架安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管与丝杆同心，尤其最下部一个轴导架到闸板提篮的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。   将启闭机护罩就位，用螺栓紧固在启闭机顶部。

渠道闸门调试：

1转动手轮，检查门体在门框中是否上下滑动灵活，楔紧是否到位。2试放水看闸门止水效果是否良好，如漏水应查明原因，重新调试，直至不漏水为止。

渠道闸门使用与保养

l、定期(一年或六个月)对设备进行一次保养，丝杆及手轮螺母部分上油。

2、定期(一年或六个月)对设备进行一次全面检查，尤其是橡胶密封部分，看是否有损坏，如有应进行维修，直至恢复为止。
