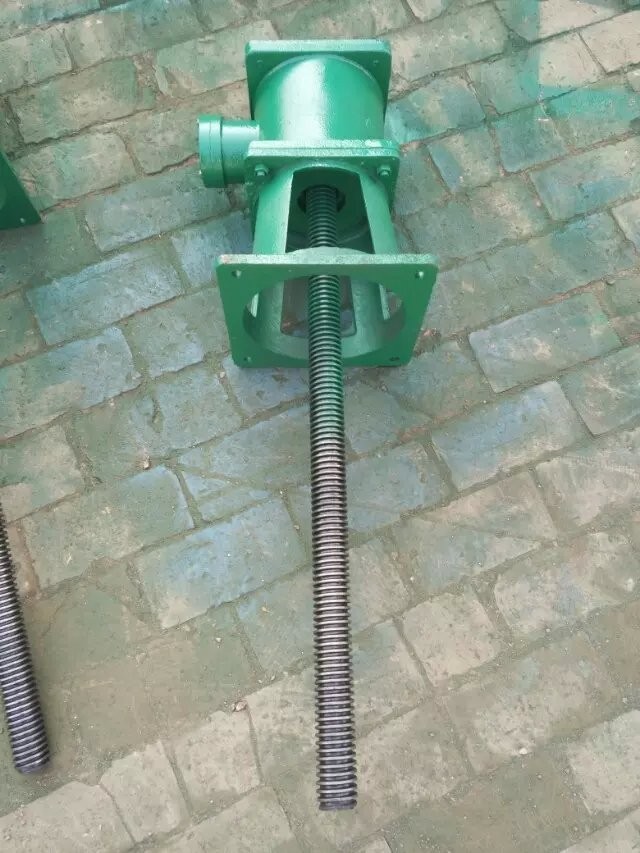

QLC-30A侧摇式启闭机，标准螺杆长度3米，杆径4.6cm

启闭机系列有螺杆式启闭机、卷扬式启闭机。螺杆式启闭机可分为手推式启闭机、手轮式启闭机、手摇式启闭机、侧摇式启闭机、手电两用启闭机、直联式启闭机。还有双吊点手摇式启闭机、双吊点手电两用启闭机。卷扬式启闭机可分为QPQ型卷扬启闭机、QPK型卷扬启闭机、QPG型卷扬启闭机.卷扬启闭机也可分为双吊点卷扬启闭机。
用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。

 侧摇式启闭机是一种采用于人力操作的平面闸门启闭机设备。手摇启闭机具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。

     河北省新河县宇东水利机械厂可以生产的手动螺杆式启闭机主要有：LQ手摇式螺杆启闭机(3T—100T)、LQ手电式螺杆启闭机(3T—100T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.3T—2T)、LQ手扳式螺杆式启闭机(1.3T—2T)。手摇启闭机设计合理，操作简便，灵活，便于安装，平原山区有电无电均可使用，并具有防盗水功能，安全可靠。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程。


    侧摇式启闭机的安装步骤
    1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o；手摇启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
    2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
    3、对于安装手摇启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
    4、在安装手摇启闭机时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
    5、 对于手摇启闭机产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
    6、 在手摇启闭机产品安装完毕，要对手摇启闭机机器进行清理，补修已损坏的保护油漆，灌注润滑脂。

    侧摇式启闭机调试方法及注意事项
    1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
    2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
    3、对于手摇启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
    4、手摇启闭机安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。

    螺杆启闭机的载荷试验方法
    1、侧摇启闭机操作人员必须掌握手摇启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
    2、手摇启闭机操作前，对起闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。
    3、当启闭机运转时，操作人员不得离开现场，发现问题立即停机。
    4、对手摇启闭机机器进行维修时，必须清除载荷。
    5、在手摇启闭机使用时,需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。

河北新河县宇东水利机械厂是一家从事水利机械研发、生产、销售一体化服务规模型企业。我厂拥有精良的生产设备、雄厚的技术力量、完善的检测手段、健全的质量保证体系、产品结构合理、性能可靠、品种齐全、各项技术指标均达到行业标准。主导产品:（1）LQ型螺杆启闭机系列手推式：0.5T-2T侧摇式：0.5T-3T手摇式：3T-20T手电两用式：3T-100T（单吊点、双吊点）（2）QPQ、QPK、QPG、QH型卷扬式启闭机系列，并有单吊点、双吊点和配有电驱动移动式，根据用户要求加手摇设置，产品吨位为：5T-160T可与平板、弧形闸门配套使用。（3）闸门系列：有钢结构闸门和铸铁闸门两种型号。钢结构闸门以优质钢板为基材、采用橡胶止水（可为闸门表面进行喷沙、喷防腐金属涂料）。产品可根据用户要求提供图纸生产。铸铁闸门：平面铸铁闸门、弧形铸铁闸门、高压铸铁闸门、拍门、潮门。可根据用户的需要采用镶铜、不锈钢等方式止水。（4）各种规格橡胶止水带及伸缩缝橡胶带我厂产品启闭灵活、经久耐用、封闭性能好、自动化程度高，是水利工程理想的机械设备。我们愿与全国各地的水利建设农业开发、城市防洪等各部门密切的合作。为中国水利事业发展的需要，提供我们最真诚的服务！
