我公司将以真诚的态度，优质的产品，全方位的服务，竭诚与新老用户合作，欢迎来厂光临指导，洽谈合作，为我国水利，水电事业发展再创佳绩。
为适应一些水利朋友的急需，长期批量生产非异型铸铁闸门：如3*3米、2*2米、1.5*1.5米、1.2*1.2米、1*1米、0.8*0.8米、0.6*0.6米、0.5*0.5米、0.4*0.4米、0.3*0.3米．．．．．．．．等等，ＬＱ启闭机3--60Ｔ同样批量生产。希望能给这些急切用货的水利朋友们带来方便，价格从优，质量放心，我们会用最快捷的运输方式到货。真诚与您合作！
我厂主导产品有单吊，双吊，螺杆式启闭机（QL0.3-60t）具有手电两用，手推，手扳，手摇带锁及全封闭等形式；卷扬机有ＱＰＺ，ＱＰＫ，ＱＨＱ，5--125Ｔ固定，移动，单吊点和双吊点，闸门有ＰＺ，ＰＳ，ＰＧＺ手提全封闭，双面封闭，平面滑动铸铁闸门及钢结构平面滑动，定轮闸门，规格型号分别为0.2*0.2ｍ－－6ｍ*6ｍ；生产水利，水电，工程用各种规格型号橡胶止水，并可根据用户的特殊需要生产各种异型水工产品。

。我厂坚持“用户第一，质量第一，服务第一”的宗旨，并建立了响应的质量保证体系。我厂产品是一种水利工程专用设备，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水闸、退水闸的配套机械。所有产品启闭灵活，经久耐用，自动化程度高，并可为您的工程提供成套设备，并可协助设计、安装。

1.PGZ型系列平面铸铁弧形闸门只限于安装在露顶式水利工程上使用和闸后止水：
2.规格500mm-2500mm时为铸造结构整体式，推荐选用单吊启闭机;
3.规格3000mm-4000mm时为铸造结构组装式，推荐选用双吊启闭机；
4.根据用户特殊要求，可把止水面安装上铜止水；
5.根据用户特殊要求，可生产公司标准规格外异形闸门；
6.可根据用户来图样，制造各种异形闸门或为用户设计异形闸门图样；
7.根据用户水利工程水头高低配备启闭机（启闭力=水头+闸门面积、重量+螺杆重量+摩擦、安全系数）

PGZ整体式平面拱形铸铁闸门螺杆采用梯形螺纹，螺距按闸门启闭机所需的操作力和提升速度的需要确定。
2.9．PGZ整体式平面拱形铸铁闸门轴导架
设置轴导架是防止杆受力后失稳，导架与杆之间留有3mm间隙以便操作，轴导架采用优质 GG20铸铁制成。
轴导架间距在任何情况下λ=L/r细长比均不超过200（L为轴导架的间距，r为轴回转半径），以保证闸杆在*关闭力情况下，压杆的稳定性符合λ≤200的设计规范要求。
轴导架牢固在混凝土墙上，防止螺杆受力后发生弯曲变形。
2.10PGZ整体式平面拱形铸铁闸门楔块压紧装置
每台闸门装有可调节的楔紧装置，当门板处于关闭位置时，提供门板与门框支承面之间的紧密接触，楔紧装置的可调部分设在门框两侧。楔块的倾斜度只需施加最小的作用力就可在闸门支承面上产生*的压紧力，保证闸门受压时达到*的止水效果。
2.11PGZ整体式平面拱形铸铁闸门手动启闭

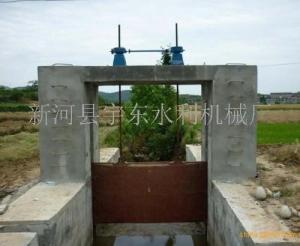

1） 单吊点启闭时，启闭机直接安装在座架上，以实现闸门的上下升降。
2） 手动操作启闭机机构，启闭装置输出转速n≈18r/min、启闭速度ν≈0.25m/min，手动操作力不大于140N，手动操作时应灵活、可靠。启闭机与螺杆的连接形式符合ISO5210或DIN3338标准。手轮中心距离地面高度为800mm。力矩弹簧应能使蜗杆的轴向位移与输出轴转矩成正比。
3） 环境温度：-15℃～+50℃；
4） 相对湿度：≤95%；
5） 驱动装置采用油浴润滑，齿轮设计符合ISO、DIN或等同标准，服务系数不小于1.4，齿轮材料采用低合金钢，渗碳淬火处理，齿面硬度HRC58，轴承寿命不于100000小时。单转减速箱内蜗轮副应始终保持良好的润滑状态，箱体的各个输入、输出口有“0”形密封圈密封。

工作原理
PGZ系列平面铸铁拱形闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，保证止水效果良好，达到调节流量和控制水位的目的
 技术特性
PGZ系列平面铸铁拱形闸门，从设计、制造安装及验收.、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业先进水平。
PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、保证河道安全运用、使用寿命长维修费用低等优点

 安装调整
PGZ系列平面铸铁拱形闸门，安装前一定要检查闸门的*外形尺寸和预留二期浇筑水泥结构基础布置孔口，是否相符，基础布置孔口四周尺寸必须大于闸门*外形四周20厘米为宜。
1、 闸门安装前，首先确定水流方向，然后必须校正闸门底横框上平面的正确高度
位置，闸门底横框上平面必须高于河底（或渠底平面0.5米为宜以防止水流的冲激，把石头、泥沙、杂木等漂浮物冲进闸门底横框内，造成闸门不能下降到相应位置，影响止水效果
2、 闸门安装前，*按检查各部位的连接螺栓是否在运输和装卸中造成松动，若有松动，应用扳手拧紧
3、 在检查，两边立框个上、下闸框连接处的四周止水面是否错位，若有错位，应用扳手松动连接处螺栓，将四周止水面调整在同一水平面内，再拧紧
4、 闸门在组装时，为了使闸板和闸框止水摩擦贴合更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了顶丝，注意在间隙调整好后，将卡铁和顶丝拆除后，才不会影响闸门启闭
5、 闸门安装时，应整体安装，禁止闸板、闸框分开安装，以防闸框弯曲变形，影响止水效果和启闭
6、 闸门吊装进预留二期浇筑水泥结构基础布置孔口后，一定要保证两边立闸框用水平长水平尺紧靠在铅垂线，上下横闸框用长水平尺紧靠在水平线上，闸门整体吊装就位后，调整好前后、左右、上下的正确位置，然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面的间隙，同时对间隙大于0.2mm处用高强螺栓进行调整，要确保各止水面的*间隙在0.2mm以下。在将闸门背水面两边立闸框用型钢或木杆支撑紧，以防水泥浇筑时挤压，造成两边立框弯曲变形，影响闸板在闸框滑道内上、下滑动。确认无误后*可进行二期浇筑水泥
7、 闸门二期浇筑水泥后，要及时把流进闸板、闸框、紧闭压板间隙中的水泥清楚完毕，防止水泥凝固后，影响闸门启闭

工作原理 闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，达到截断或疏通水流作用。 3. 技术参数 圆闸门的公称直径DN，矩形闸门的宽×高（A×B），闸门中心至启闭机底座的高度H，承压方向（正向、反向、双向），安装形式（法兰式、靠壁式、附壁式），启动方式（手动、电动）。 闸门的渗漏量：当正向承压应≤0.5L/min.m

当反向承压应≤0.7L/min.m 4. 构造 铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

1 门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。

2 门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。

3 导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

4 锲紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。为达到双向止水效果，在闸门上下增设楔紧装置。

5 密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面应保证门框和门体之间的密切配合。

6 ★丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。

7 所有铸铁部件的最小厚度>20mm。

8 门框、门体按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。

9 所有铸件都进行高温回火处理，关键部位采用树脂砂造型。

主要零部件材质 · 门框、门体、导轨、吊耳、楔座：QT450 · 密封面、楔块：ZcuSn5pb5Zn5锡铅青铜 · 紧固件：1Cr18Ni9Ti不锈钢
电气控制系统 见启闭机技术说明。
