螺杆启闭机

一、LQ型螺杆式启闭机 该产品有手动平推式和侧摇式，有手电两用式，还分为单吊点和双吊点。其中小吨位启闭机带有机锁装置，3吨以上启闭机配有高度指示器和上下行程限位装置。
详细说明
QL手电两用螺杆启闭机产品简介

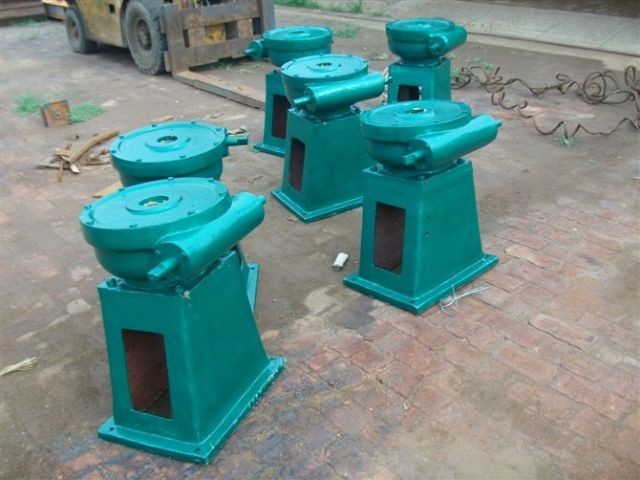

QL手电两用成都螺杆启闭机由机壳，机盖，支架，螺母，螺杆，压力轴承，螺杆，蜗杆，蜗轮手摇柄，电机，控制柜等组成。采用螺杆传动，蜗轮变速，螺母旋转，使螺杆上下运动，带动闸门启闭。产品按吊点数分为单吊点和双吊点两种型号，按驱动方式分为手动，电动和手电两用三种形式，是一种水利工程*设备，广泛适用于水利工程闸门的启闭操作，是农田灌溉，污水处理厂，水利发电站，水库（水闸、堤坝、隧道、管道）等进水，退水闸的配套设备。
QL手电两用螺杆启闭机安装和调试注意事项
1，安装前要清除螺杆启闭机表面的污垢和灰尘，各润滑点要加足润滑油脂
2，安装时应保证机器与闸门的同心度，误差不能超过5mm
3，安装完成后，先行空载运行两个全程检查有无异常
4，成都螺杆启闭机调试时先提升100mm，检查各部件有无变形，闸门在门槽中的滑动情况，确认无误后方可继续提升，每提升0.5m再检查一次。
产品型号示意图
产品外形安装尺寸
型号规格 启门力（KN) 闭门力（KN) 启门高度(mm) 外型（mm) 基础布置(mm) 重量(kg)
D D1 h φ1 φ a L b L1
QL-30-SD 30 15 1 250 700 540 24 14 320 360 250 300 145
QL-50-SD 50 25 2 320 800 600 26 16 420 490 260 320 235
QL-80-SD 80 40 2.5 412 870 700 32 18 480 550 320 400 388
QL-100-SD 100 50 3 412 870 700 32 18 480 550 320 400 415
QL-120-SD 120 60 3 525 1000 810 42 20 580 660 395 475 590
QL-150-SD 150 75 3.5 525 1000 810 42 20 580 660 395 475 625
QL-200-SD 200 100 4 595 1110 900 45 22 655 745 435 5300 942
QL-250-SD 250 125 4 595 1110 900 45 22 655 745 435 530 960
QL-300-SD 300 150 4.5 672 1150 980 50 24 770 850 510 595 1190
QL-400-SD 400 200 5 672 1500 980 55 24 770 850 510 595 1325
QL-500-SD 500 250 5.5 672 1400 1000 60 26 910 1000 700 825 2120
QL-600-SD 600 300 6 880 1400 1000 65 26 910 1000 700 825 2295
产品主要性能参数
启门力（KN) 螺杆 电动机 三角带 闸门升降速度（mm/min)
直径(mm) 全长（mm) 丝厂(m) 型号 功率（Kw) 转速（rpm) 带轮直径(mm) 型号 长度(mm) 根数 手摇 电动
30 50 2.5 2 Y90L-6 1.1 910 180/90 A 1092 2 33.3 252.8
50 55 3.5 3 Y100L-6 1.5 940 180/90 A 1143 2 28.8 225.6
80 70 4 3.5 Y112M-6 2.2 940 224/125 B 1346 2 25.3 220.8
100 75 4.5 4 Y112M-6 2.2 940 224/125 B 1346 3 25.3 220.8
120 80 5 4.5 Y132S-6 3 940 250/125 B 1499 3 24.3 194.6
150 85 5.5 5 Y132S-6 3 960 250/125 B 1499 3 24.3 194.6
200 100 6 5.5 Y132M1-6 4 960 250/125 B 1676 3 13.6 109.5
250 105 6 5.5 Y132M1-6 4 960 250/125 B 1676 3 13.6 109.5
300 110 6.5 6 Y132M2-6 5.5 960 250/125 B 1803 4 13 104.4
400 120 7 6.5 Y160M-6 7.5 970 250/125 B 1854 4 13 105.5
500 130 7.5 7 Y160L-8 7.5 720 265/140 C 1829 4  113.4
600 140 8 7.5 Y180L-8 11 730 265/140 C 1829 4  115.2

二、QPQ、QPK（快速闭门）型卷扬式启闭机 该产品25吨以下为手电两用式，40吨以上为电动式且带有安全过载保护装置，均配有上下极限装置。另外我厂可根据用户具体要求生产各种吨位的调扬程卷机和移动式启闭机。

三、铸铁平面滑动闸门该闸门止水效果好，耐腐蚀，安装维护简便，适用于工程中的单向、双向止水。

四、钢闸门 我厂按照国家标准，根据用户设计要求组织生产制造。我厂还可根据用户设计要求采取新工艺进行表面喷锌处理。

五、智能仪器仪表类该产品包括闸门开度测控仪、荷重测控仪、闸门开度荷重测控仪、开度双荷重测控仪、水位测控仪、水位差测控仪、水闸船闸双水位差测控仪等水利水文仪表，并可根据用户要求开发新功能的智能仪表。

六、止水橡皮及伸缩缝橡胶带该产品经化工部橡胶研究所化验，所有项目均达到国标要求。

启闭机安装注意事项：
一、QL螺杆式启闭机：
  1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
  2、启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直于吊耳轴，双吊点式两个机座必须在同一平面上，两个丝杆平行，同时垂直于吊耳轴，手摇或带电启闭机，先手摇上下启动几次，达到规范后方可带电使用；带电操作时，设有下降深度控制器，但操作人员不得擅自离开场地，以防因电路等故障，造成碰撞事故的发生。
二、QPQ/QPK卷扬式启闭机：
  1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
  2、先将钢丝绳绕在平衡轮上，绳长两边均分，通过动滑轮组把钢丝绳绕上去，同时把两端固定在卷筒端部。
闸门安装注意事项
  1、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
  2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
  3、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
  4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。
  5、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
  6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。
